Частая ошибка тех, кто строит баню на винтовых сваях: фундамент под печь считают просто продолжением общего свайного поля. Вкрутили сваи под каркас, обвязали, а печь потом поставили на тот же настил, где придётся. Итог предсказуем: пол под печью проседает, обвязка перекашивается, а зимой к этому добавляется риск для самой топки. Разберём главный вопрос - баня на сваях как установить печь - по узлам: от отдельного основания до прохода через пол и противопожарных зазоров.
Почему фундамент под печь всегда отдельный
Печь - тяжёлая точечная нагрузка. Чугунная, стальная или кирпичная конструкция передаёт вес в одну точку, а не распределяет его по площади, как это делают стены и крыша, и свайно-винтовая часть, рассчитанная под каркас, такую точечную нагрузку не всегда выдерживает. Отсюда правило, которое строители формулируют одинаково: фундамент под печь не должен сообщаться с фундаментом стен. По сути это и есть развёрнутый ответ на вопрос «баня на сваях как установить печь» - два фундамента, а не один на всё строение.
На практике это означает три вещи:
- длину, толщину и число свай под печь считают отдельно на этапе проекта, а не подгоняют по ходу стройки;
- под печью делают собственное усиленное основание - оно физически не связано с обвязкой каркаса;
- сваи под печь вкручивают вместе с основными, в начале работ. Если стены уже стоят, довкрутить опоры под печь в нужном месте почти невозможно - мешает обвязка и уже уложенный пол.
Проектировать печь без общего плана бани не получится: место под неё закладывают заранее, вместе с расположением дымохода и вентиляции.
Сколько свай нужно и какого диаметра
Под печь вкручивают четыре дополнительные сваи - отдельно от каркаса. Поскольку нагрузка точечная и большая, диаметр берут крупнее, чем под стены. Несущая способность винтовой сваи зависит от диаметра ствола и размера лопасти:
| Диаметр сваи | Несущая способность | Толщина металла ствола | Где применяют |
|---|---|---|---|
| 76 мм | до 1,5 т | 3-3,5 мм | лёгкие небольшие постройки без утепления |
| 89 мм | до 2,5 т | 3-3,5 мм | конструкции среднего веса из бруса и плотных пород дерева |
| 108 мм | до 3 т | 3,5-4 мм | самые тяжёлые и габаритные сооружения |
Длину ствола каждой сваи считают так: глубина закручивания в грунт плюс высота цоколя над землёй (40-50 см) плюс запас под монтажное отверстие (10-15 см). Глубину закручивания привязывают к уровню промерзания грунта - для средней полосы это 1,5-1,8 м.
Монтаж и обвязка: что происходит на площадке
Точки под сваи размечают по чертежу заранее, вместе с остальным свайным полем. Наконечник сваи ставят в приямок глубиной до 30 см, в монтажные отверстия продевают рычаг и вращают с двух сторон - вертикальность ствола всё время проверяют магнитным уровнем: отклонение хотя бы на несколько градусов потом даёт неравномерную нагрузку на печь и деформацию всей конструкции.
Когда сваи достигли проектной глубины, стволы обрезают в одной горизонтальной плоскости и заполняют полости внутри труб пескобетонной смесью - это защита металла от коррозии изнутри. Дальше приваривают или крепят болтами оголовки: получается ровная площадка под обвязку. Саму обвязку под печь делают из швеллера, а при большой массе конструкции - из двутавра толщиной от 10 мм, и приваривают её прямо на подрезанные верхушки свай. Если оголовок поднят выше 50 см над землёй, добавляют усиление - уголок в укосину, иначе обвязка расшатывается под нагрузкой.
Все сварные швы и открытые места среза металла зачищают и покрывают эпоксидной грунт-эмалью: без этого антикоррозийный слой сваи в местах реза остаётся голым, и там металл разрушается быстрее всего.
Каркас на сваях или бетонная плита: что выбрать под печь
Готовое усиленное основание под печь делают двумя способами - и выбор зависит от веса печи и грунта на участке.
| Сварной каркас на сваях | Бетонное основание в котловане | |
|---|---|---|
| Когда уместен | печь среднего веса, устойчивый грунт | печь от 700 кг, влажный или пучинистый грунт |
| Из чего делают | толстый стальной лист, приваренный на обвязку из свай | котлован с песчано-гравийной подушкой, слоем щебня от 15 см и песка от 20 см, затем бетон |
| Срок готовности | лист готов сразу после сварки | бетон застывает три недели |
| Особенность узла | верх листа - монтажная плоскость под печь | верхний слой бетона делают на 5-6 см ниже уровня чистового пола, стенки после снятия опалубки покрывают гидроизоляцией |
Если решили лить бетон, котлован копают шире печного каркаса минимум на 10 см с каждой стороны - иначе край плиты потом крошится под весом печи. Оба варианта объединяет одно: они не касаются обвязки стен бани и работают как отдельная точка опоры.
Узел прохода через пол
Здесь печь встречается с полом бани, и ошибка на этом узле обычно всплывает не сразу, а через сезон-два, когда доски вокруг печи начинают вести. Тип пола на сваях выбирают заранее, потому что от него зависит, как печь впишется в перекрытие.
Проливной пол делают с уклоном к сливу: воду отводит собственная система, а под настилом остаётся вентилируемый зазор, который не даёт лагам гнить. Утеплённый пол устроен слоями: поверх свайного основания кладут гидроизоляцию, затем утеплитель - минеральную вату или пенопласт, поверх него пароизоляцию и уже потом чистовой пол, оставляя в нём место под печь и её отдельное основание.
В обоих случаях место под печью в черновом полу не закрывают утеплителем и пароизоляцией заодно с остальным полом - туда выходит верх усиленного основания, и настил вокруг него подгоняют уже после того, как печь встала на место. Цоколь под полом снаружи закрывают пропитанной доской или металлическим сайдингом - это защищает нижнюю часть конструкции от влаги и заодно закрывает вентиляционный зазор от продувания.
Вентиляция подполья
Отдельно про вентиляцию подполья материалы почти не говорят - тема завязана на два узла, которые уже разобраны выше: дренаж проливного пола и обшивку цоколя. Здесь важно не свести оба узла к нулю одним решением: подполье не зашивают одним сплошным коробом без единого продуха, даже если пол в бане утеплённый и собственной вентиляции у него нет.
Основание печи в этом смысле - часть того же периметра, а не исключение из него: если оно уходит ниже уровня подполья, вокруг него оставляют такой же зазор для воздуха, что и по остальному контуру цоколя, а не заливают его вплотную с землёй.
Противопожарные зазоры, изоляция и заземление
Это единственный узел, где нельзя действовать на глаз - ошибка здесь не просадка, а пожар. Правило простое и жёсткое: минимальное расстояние между печью и любым горючим материалом - 0,5 метра. Если стены рядом сделаны из горючего материала - бруса, доски, - их защищают: кирпичной обкладкой или специальными огнестойкими листами.
Печь ставят так, чтобы дверца топки смотрела в сторону дверного проёма - если баня рубленая, из брёвен, дверцу направляют в угол. Там, где канал для дымохода проходит через перекрытие или стену, делают отдельную огнестойкую изоляцию - сам узел прохода дымохода мы разбирали подробно в отдельной статье, здесь важно только то, что этот канал сильно нагревается и требует такой же продуманной защиты, как и сама печь.
Если печь электрическая, отдельно делают заземление. Контур несложно сделать своими руками: траншею копают в форме равностороннего треугольника, в его углы на глубину до 2 метров вбивают три стальных уголка длиной 1,5-2 метра, оставляя над землёй 20 см. Уголки последовательно сваривают между собой медной лентой, а свободный конец ленты выводят и соединяют с проводом заземления печи. Для дачной бани дополнительно ставят щиток с возможностью экстренно обесточить печь - если что-то пошло не так, свет и нагрев отключают одним рубильником, а не ищут вводной автомат в темноте.
Частые вопросы
Можно ли поставить печь на баню-бочку без отдельного фундамента?

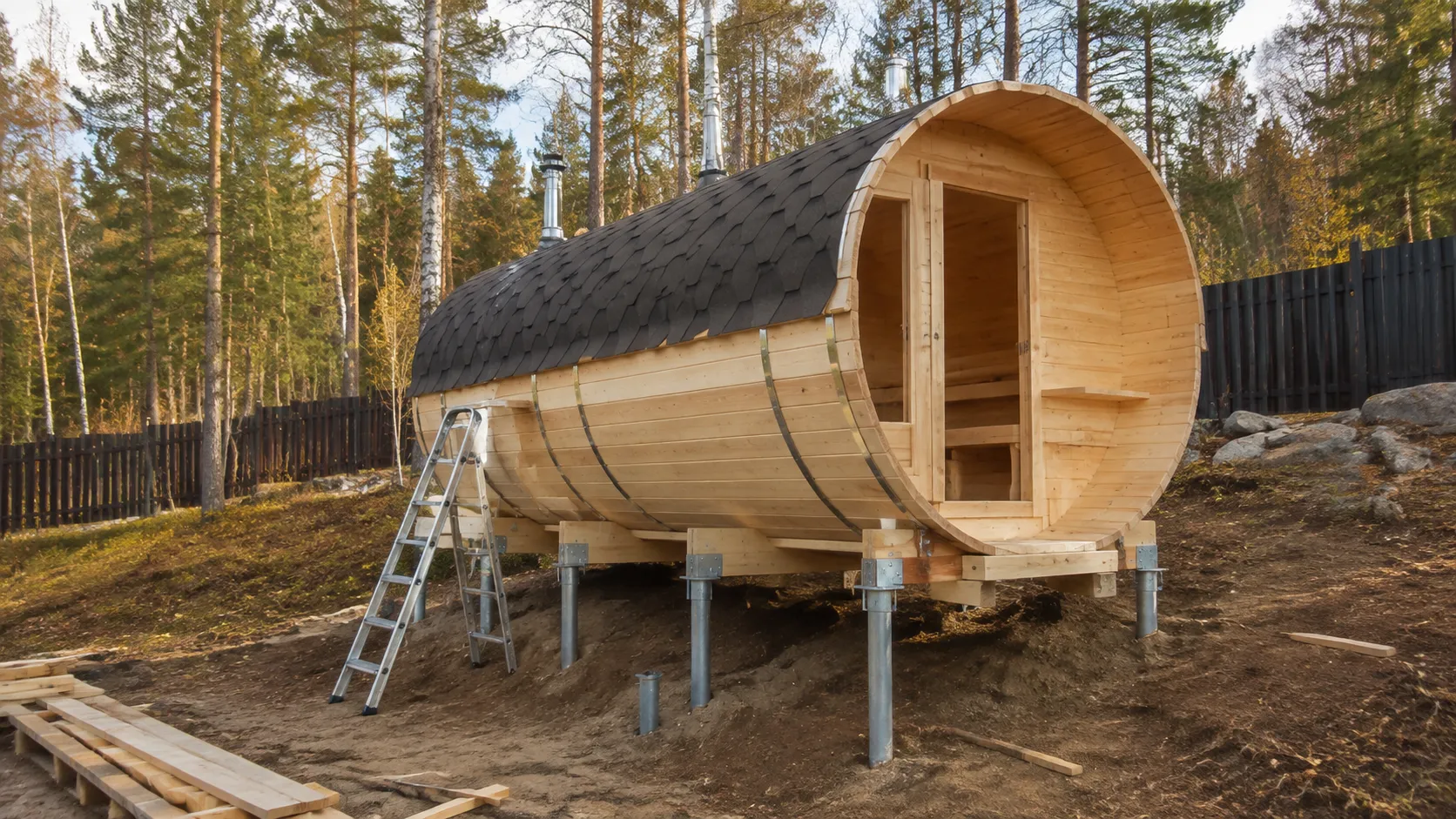

Нет, если печь традиционная и весит сколько-нибудь заметно. У бочки снизу закреплены ложементы, которые ставят на свайное основание, но саму печь под бочку всё равно выносят на отдельные опоры большего диаметра, чем под лёгкий корпус без утепления - логика та же, что и в обычной каркасной бане: точечный вес печи считают отдельно от нагрузки на стены.
Что будет, если под печь вкрутить сваи того же диаметра, что и под каркас?
Несущая способность у таких свай ниже, чем нужно под точечный вес печи. Со временем это даёт просадку в этом месте, перекос обвязки и трещины в кладке печи, если она кирпичная. Дешевле сразу заложить сваи большего диаметра под печь, чем потом поднимать и выравнивать основание под уже установленной конструкцией.
Нужно ли утеплять пол под печью так же, как во всей бане?
Нет, утеплитель и пароизоляцию под самой печью не кладут - там выходит верх её усиленного основания, стального листа или бетонной плиты. Утепляют пол вокруг печи, а стык между чистовым полом и печным основанием подгоняют по месту после монтажа.
Можно ли вкручивать сваи под печь зимой, вместе с остальными?
Да. В отличие от бетонных лент и плит, винтовые сваи закручивают в грунт и при минусовых температурах - технология не привязана к сезону. Сваи под печь ничем принципиально не отличаются от опор под каркас, поэтому их вкручивают в общем цикле работ независимо от погоды, если участок физически позволяет ввести сваю в грунт.
Обязательно ли делать заземление, если печь металлическая, но топится дровами?
Заземление обязательно только для оборудования, которое работает от электричества, - то есть для электрической печи. Дровяная печь без электрической начинки в заземлении не нуждается, но щиток для отключения электропроводки в бане всё равно ставят отдельно от печи, по общим правилам электробезопасности постройки.
