Почему правильное крепление дымохода - вопрос жизни и смерти
По данным МЧС России, более 70% пожаров в банях начинаются с неисправного или неправильно закреплённого дымохода. Слабое крепление приводит к смещению трубы, появлению трещин, через которые искры и раскалённые газы попадают на деревянные перекрытия и стены. За несколько минут баня может загореться.
Требования СНиП 41-03-2003 и противопожарных норм жёсткие: расстояние от дымохода до горючих материалов - не менее 38 см, каждый стык трубы обязательно фиксируется, а сама труба крепится на всём протяжении. Это не рекомендация, а закон. Нарушение оставляет вас без страховки в случае беды.
Проблема в том, что правильное крепление требует понимания, как дымоход работает под нагрузкой. Труба нагревается, расширяется, вибрирует от тяги. Если крепёж подобран неправильно или затянут без понимания, конструкция быстро ослабевает или деформируется.
Какие трубы нуждаются в особом креплении
Не все трубы крепятся одинаково. Материал и конструкция определяют, какой крепёж нужен и как его монтировать.
Сэндвич-трубы - это две трубы одна в другой с теплоизоляцией между ними. Они лёгкие и удобные, но требуют аккуратной фиксации. Главное - не передавить хомутом внешнюю трубу, иначе нарушится зазор для теплового расширения и труба начнёт коробиться. Сэндвич-трубы крепят через каждые 60–100 см, обязательно у каждого стыка.
Стальные одностенные трубы толще и тяжелее. Они нагреваются до 300–400 градусов, из-за чего металл расширяется сильнее. Для них нужны усиленные хомуты из нержавеющей стали - обычный оцинкованный крепёж быстро коррозирует от перепадов температуры. Одностенные трубы требуют крепления через каждый метр.
Кирпичные дымоходы - самые прочные, но и самые капризные. Крепление идёт через кладку, и здесь нужно не допустить растрескивания швов при температурных деформациях. Для кирпичных каналов используют стальные полосы, вмурованные в кладку, или специальные анкеры, которые не создают точечных нагрузок.
Выбор крепежа зависит от типа трубы и условий, в которых она работает. Если вы не уверены в материале или конструкции вашего дымохода, посоветуйтесь с мастером перед началом монтажа - это убережёт от ошибок.
Выбираем крепёж: хомуты, кронштейны, площадки
Крепёж - это не просто железка. От его качества и подбора зависит, будет ли труба держаться на месте или начнёт ослабевать через месяц.
Основные виды крепежа:
- Обжимные хомуты - стягивают трубу по окружности, используются на прямых участках и в местах стыков. Бывают одноболтовые и двухболтовые; двухболтовые надёжнее, так как распределяют нагрузку равномернее.
- Опорные кронштейны - крепятся к стене и поддерживают трубу снизу. Нужны на длинных вертикальных участках, чтобы вес трубы не приходился только на верхние хомуты.
- Настенные держатели - фиксируют трубу к стене, препятствуют раскачиванию при сильной тяге.
- Потолочные узлы прохода - самые критичные, так как именно здесь труба проходит через перекрытие. Они обеспечивают жёсткую фиксацию и одновременно создают зазор для теплового расширения.
Материал крепежа - нержавеющая сталь (марка 304 или 316) или оцинковка. Алюминий и пластик исключены: алюминий плавится при температуре выше 200 градусов, пластик - ещё раньше. Для кирпичных дымоходов допустимы и другие материалы - например, стальные полосы и анкеры, которые не контактируют с горячей поверхностью напрямую. На одном из наших объектов пластиковый дюбель в потолочной разделке просто вытек при первой же протопке - труба начала проседать, и пришлось разбирать перекрытие, чтобы заменить крепёж.
Подбор размера хомута - это не мелочь. Хомут должен плотно прилегать к трубе, но не передавливать её. Для сэндвич-труб это критично: слишком тугой хомут нарушает зазор между трубами и приводит к перегреву внешней оболочки. Примеряйте хомут перед покупкой - он должен охватывать трубу с небольшим усилием, а болт затягиваться без рывков.
Пошаговая инструкция: как закрепить трубу в бане своими руками
Монтаж дымохода начинается с разметки. Отметьте на стене все места, где будут стыки труб, повороты и переходы. На каждом стыке обязательно ставится хомут. На прямых участках хомуты располагаются через 60–100 см - это зависит от веса трубы и её диаметра.
Крепление к стене делается так:
- Просверлите отверстия в стене для дюбелей. Шаг между отверстиями - 80–120 см.
- Установите кронштейн с дюбелями и затяните болты. Для деревянных стен используйте специальные противопожарные втулки из металла - они создают воздушный зазор между деревом и кронштейном, через который тепло от трубы рассеивается, не нагревая древесину до температуры тления.
- Установите трубу в кронштейн и зафиксируйте хомутом, но не затягивайте до конца - оставьте небольшой люфт для регулировки.

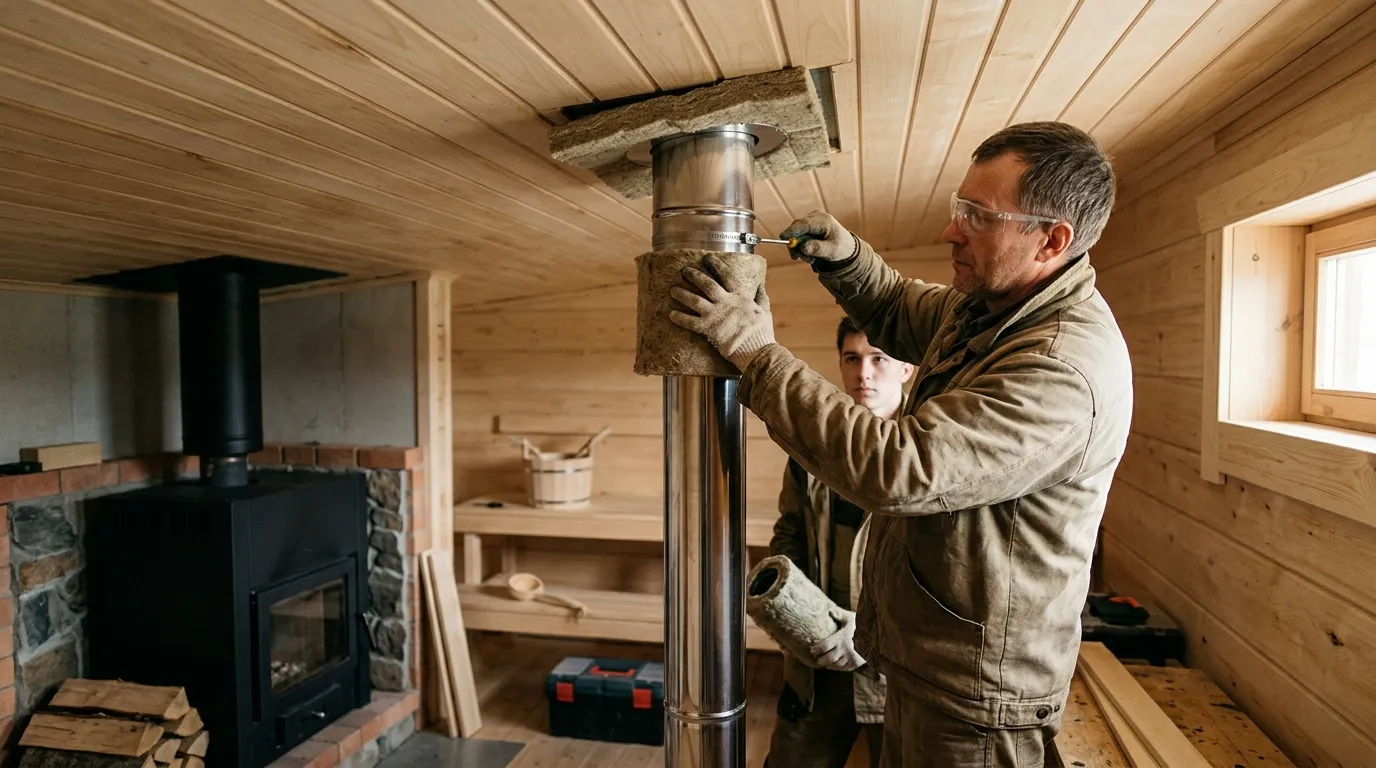

Проход через перекрытие - самый ответственный момент. Здесь труба проходит через деревянный потолок, и нужно исключить контакт горячей трубы с деревом.
- Вырежьте в потолке отверстие размером на 5–7 см больше диаметра трубы.
- Установите потолочную разделку - специальную металлическую коробку с теплоизоляцией. Разделка должна быть из нержавеющей стали, без пластиковых вставок.
- Заполните зазор между трубой и разделкой базальтовой ватой толщиной не менее 5 см. Монтажная пена запрещена - она горюча.
- Закрепите трубу в разделке жёстко, чтобы она не смещалась при вибрации.
Фиксация стыков - каждый стык стягивается хомутом. Для сэндвич-труб используйте специальные замки с термостойкой прокладкой, которые обеспечивают герметичность без деформации трубы. Затягивайте болты равномерно, в два-три приёма: если тянуть одну сторону быстрее другой, хомут перекашивается и передавливает трубу в одной точке, создавая концентрацию напряжения.
На практике часто встречаются ошибки именно на этапе монтажа - неправильный выбор разделки, недостаточная теплоизоляция, слабое крепление стыков. Если вы монтируете дымоход впервые, обратитесь к специалисту для проверки монтажа перед первым топлением.
Типичные ошибки при креплении трубы в бане
Ошибки при креплении дымохода встречаются часто, и почти все они приводят к одному результату - ослабеванию конструкции и риску пожара.
Слишком тугое затягивание хомутов - самая частая ошибка. Мастер хочет «надёжнее» и затягивает болт с максимальным усилием. Результат: деформируется труба, особенно это критично для сэндвич-труб. Нарушается тепловой зазор между внутренней и внешней трубой, и она начинает перегреваться. Затягивайте хомут так, чтобы он прилегал плотно, но болт проворачивался отвёрткой без рывков.
Игнорирование противопожарных отступов - расстояние от трубы до деревянных стен, потолков и других горючих материалов должно быть не менее 38 см. Если стена из кирпича или бетона, расстояние можно уменьшить до 25 см, но не меньше. Многие строители экономят место и монтируют трубу ближе, чем нужно. Проверьте расстояние линейкой.
Использование обычных саморезов и пластиковых дюбелей - они плавятся от тепла и не обеспечивают надёжность. Для крепления кронштейнов используйте только анкеры и болты из нержавеющей стали.
Отсутствие зазора в месте прохода через кровлю - из-за вибрации и температурных расширений труба может разрушить перекрытие, если она жёстко упирается в края отверстия. Между трубой и краями разделки должен быть зазор 3–5 см, заполненный теплоизоляцией.
Крепление только в верхней части - некоторые монтажники крепят трубу только у потолка, оставляя нижнюю часть без хомутов. При вибрации нижняя часть раскачивается и может перегреться или деформироваться. Крепить нужно по всей длине.
Один хомут на стык - одного хомута недостаточно для надёжной фиксации. На стык ставят два хомута: один выше стыка, один ниже, на расстоянии 10–15 см от стыка.
Как проверить надёжность крепления и обслуживать дымоход
После монтажа дымоход требует проверки и регулярного обслуживания. Первая проверка - через месяц после начала эксплуатации. За это время металл даёт усадку, и крепёж может ослабнуть. Проверьте затяжку всех болтов, начиная сверху и спускаясь вниз. Затяните ослабевшие болты, но не переусердствуйте.
Раз в полгода осматривайте крепежи:
- Обратите внимание на следы ржавчины - это признак коррозии, которая ослабляет крепёж.
- Проверьте трещины и изменение цвета металла - тёмные пятна говорят о перегреве.
- Убедитесь, что хомуты не смещались и труба стоит вертикально.
Совместите проверку крепления с чисткой дымохода от сажи. Сажа накапливается внутри трубы и снижает тягу, что приводит к вибрации и расшатыванию крепежа. Чистка дымохода раз в сезон продлит срок службы всей конструкции.
Если вы заметили, что труба смещается, появился дым в комнате или слышна сильная вибрация при топке, остановите использование бани и вызовите мастера. Это признаки серьёзных проблем с креплением.
FAQ: ответы на частые вопросы о креплении трубы в бане
Можно ли крепить трубу непосредственно к деревянной стене?
Нет. Труба нагревается, и дерево рядом с ней может начать тлеть при температуре выше 60 градусов. Используйте стальной кронштейн с отступом не менее 5 см от стены и обязательно проложите теплоизоляцию (базальтовую вату толщиной 5 см) между кронштейном и деревом.
На каком расстоянии закреплять хомуты?
Стыки и повороты - обязательно. На прямых участках хомуты ставят через каждые 60–100 см. Для одностенных труб расстояние можно увеличить до 1 метра, для сэндвич-труб - уменьшить до 60 см.
Нужен ли зазор в сэндвич-трубе?
Да, между внутренней и внешней трубой должен оставаться зазор для теплового расширения. Не перетягивайте хомуты - они должны прилегать плотно, но не деформировать трубу.
Чем заделать зазор в перекрытии?
Только базальтовым картоном или ватой. Монтажная пена, герметики и другие органические материалы горючи и при нагреве выделяют токсичные газы. Если зазор большой, используйте несколько слоёв базальтовой ваты.
Как часто нужно проверять крепление?
Первая проверка - через месяц после монтажа. Потом - раз в полгода или перед началом сезона. Если вы часто топите баню, проверяйте чаще. Подробный чек-лист проверки - в разделе выше.
Каждый болт, каждый хомут, каждый сантиметр зазора - это то, что отделяет безопасную баню от пожара. Пройдитесь по креплениям с отвёрткой и линейкой: проверьте затяжку хомутов, расстояние до деревянных стен и состояние разделок. Если сомневаетесь в каком-то узле - позовите мастера до первого топления, а не после.
