Шаг 1. Выбираем способ ввода кабеля: воздух или под землёй

Воздушный ввод - кабель натянут между опорами. Используют самонесущий изолированный провод (СИП): он прочный, не требует дополнительной защиты и держит вес сам. Минус - ветер, упавшие ветки или лёд могут повредить линию. Если бюджет ограничен, можно провести обычный кабель ВВГ по стальному тросу в пластиковой оплётке, подвесив его изолированными хомутами.

При воздушном вводе соблюдайте расстояния: от земли минимум 2,75 метра, от крыши бани - не менее метра.

Подземный ввод надёжнее: грунт защитит кабель от механических повреждений и погоды. Используют бронированный кабель (ВБбШв) с металлической оплёткой между слоями изоляции. Укладывают на глубину не менее 70 сантиметров, ниже уровня промерзания в вашем регионе.

Процесс укладки: - На дно траншеи сыпят 10 сантиметров песка подушкой - Кладут кабель без натяжки - Сверху - ещё песок - Потом защиту из кирпича, шифера или досок

Защита предохраняет от лопаты и плуга, если вы когда-нибудь будете копать рядом.

На входе в баню ставят стальную втулку под наклоном, чтобы вода не затекала внутрь. Длина втулки должна быть больше ширины отмостки.

Если баня стоит далеко от дома или вы не уверены в грунте и глубине промерзания, проконсультируйтесь с электриком по поводу способа ввода - это сэкономит время и деньги на переделки.

Шаг 2. Рассчитываем сечение кабеля под нагрузку с запасом 20%

Часто кабель выбирают без расчёта, что приводит к перегреву. Расчёт простой, но обязательный.

Сначала перечислите всё, что будет работать в бане:

• Освещение (обычно 1–2 кВт)
• Розетки для чайника, фена, пылесоса (минимум 2 кВт на случай одновременного включения)
• Электропечь (3–12 кВт - самая мощная)
• Насос для циркуляции воды (0,5–1,5 кВт)
• Бойлер или проточный водонагреватель (2–5 кВт)
• Автоматика, вентиляция (0,5 кВт)

Сложите все мощности. Допустим, вышло 8 кВт. Добавьте 20% запаса: 8 × 1,2 = 9,6 кВт. Это защитит кабель от перегрева и оставит место для подключения новой техники позже.

Теперь переводим в ток. Формула: ток (А) = мощность (кВт) × 1000 / напряжение (В). Для 220 В это 9600 / 220 ≈ 44 ампера.

По таблице соответствия медной жилы и тока:

• 2,5 мм² выдерживает до 25 А (подходит для 3–5 кВт)
• 4 мм² - до 35 А (для 5–7 кВт)
• 6 мм² - до 50 А (для 7–10 кВт)
• 10 мм² - до 80 А (для больших нагрузок)

Для нашего примера нужно минимум 6 мм², лучше 10 мм².

Кабель меньшего сечения будет греться, падать напряжение, печь работать слабее. Кабель большего сечения стоит дороже, но при расчёте 44 ампера выбор 10 мм² вместо 6 мм² даст запас на будущее и исключит перегрев при пиковых нагрузках.

Шаг 3. Подбираем кабель и защитную автоматику

Для обычных комнат бани подходит ВВГнг-LS - он не поддерживает горение и выделяет мало дыма при пожаре. Но в самой парной, где температура может подняться выше 100°C, нужен термостойкий провод: РКГМ или ПРКА. Они выдерживают до 180°C и не плавятся рядом с печью.

Защита от тока утечки - это УЗО (устройство защитного отключения). В бане оно спасает жизнь. Влажный воздух парной, конденсат на стенах, потные руки - всё это создаёт условия для удара током. УЗО срабатывает за доли секунды, если ток начнёт утекать в землю через тело человека, и локальное УЗО на цепи печи сработает ещё быстрее.

Устанавливайте УЗО в два места:

• На главном вводе - защищает всю баню. Номинал 40–63 А, ток срабатывания 30 мА
• Отдельно на цепи электропечи - номинал 16–20 А, ток срабатывания 10 мА

Автоматические выключатели подбирайте по номиналу в соответствии с сечением кабеля. Не берите автомат мощнее, чем позволяет кабель - он не успеет сработать при коротком замыкании, и кабель загорится.

Примеры подбора:

• для кабеля 6 мм² ставьте автомат на 40–50 А
• для 4 мм² - на 32 А
• для 2,5 мм² - на 20 А

Шаг 4. Правильно делаем заземление и молниезащиту

Без заземления корпус печи может оказаться под напряжением. Система может быть двух типов: TN-C и TN-S.

TN-C - нулевой проводник и заземление совмещены в один провод. Если нулевой провод где-то разорвётся, весь корпус печи окажется под напряжением, и любое касание станет смертельным. Эта система использовалась в старых домах и считается устаревшей.

TN-S - раздельные проводники: рабочий ноль и защитная земля идут отдельно. Это правильная система для бани. Если у вас в доме TN-C, а вы хотите подключить баню по TN-S, нужно разделить ноль и землю прямо на вводе в баню.

Для мощной электропечи рекомендуем сделать отдельный контур заземления вокруг самой бани. Это треугольник из оцинкованных уголков 40×40 мм, вкопанный на глубину 2–3 метра. Уголки свариваются между собой и подключаются к корпусу печи медным проводом сечением не менее 6 мм². Такой контур снижает сопротивление растекания тока в землю.

При грозе может возникнуть перенапряжение между нулевым проводником и землёй, даже если молния не попала прямо в баню. Установите ограничители перенапряжений (УЗИП) на вводе - они защитят электропечь и автоматику от скачков напряжения.

Шаг 5. Монтируем проводку внутри бани с учётом зон

Баня делится на три зоны, и к каждой свои требования по влагозащите.

Парная - самая жаркая и влажная. Здесь разрешено только оборудование с IP-защитой не ниже IP54 (защита от брызг со всех сторон). Светильники должны быть с закрытым плафоном, розетки - редко, только если очень нужны. Кабель прокладывайте в гофре или металлорукаве, не ближе одного метра от печи.

Моечная - влажная, но температура ниже. Здесь можно ставить оборудование IP44 (защита от брызг под углом). Розетки допускаются, но с защитой от влаги.

Предбанник - сухое помещение. Здесь требования как в обычной комнате: IP20–IP23.

Кабель прокладывайте в гофре или металлорукаве, не открытым по стене. Не пересекайте трубы горячего водоснабжения - тепло может повредить кабель. Если нужно пересечь, оставьте зазор минимум 10 сантиметров и используйте теплоизоляцию.

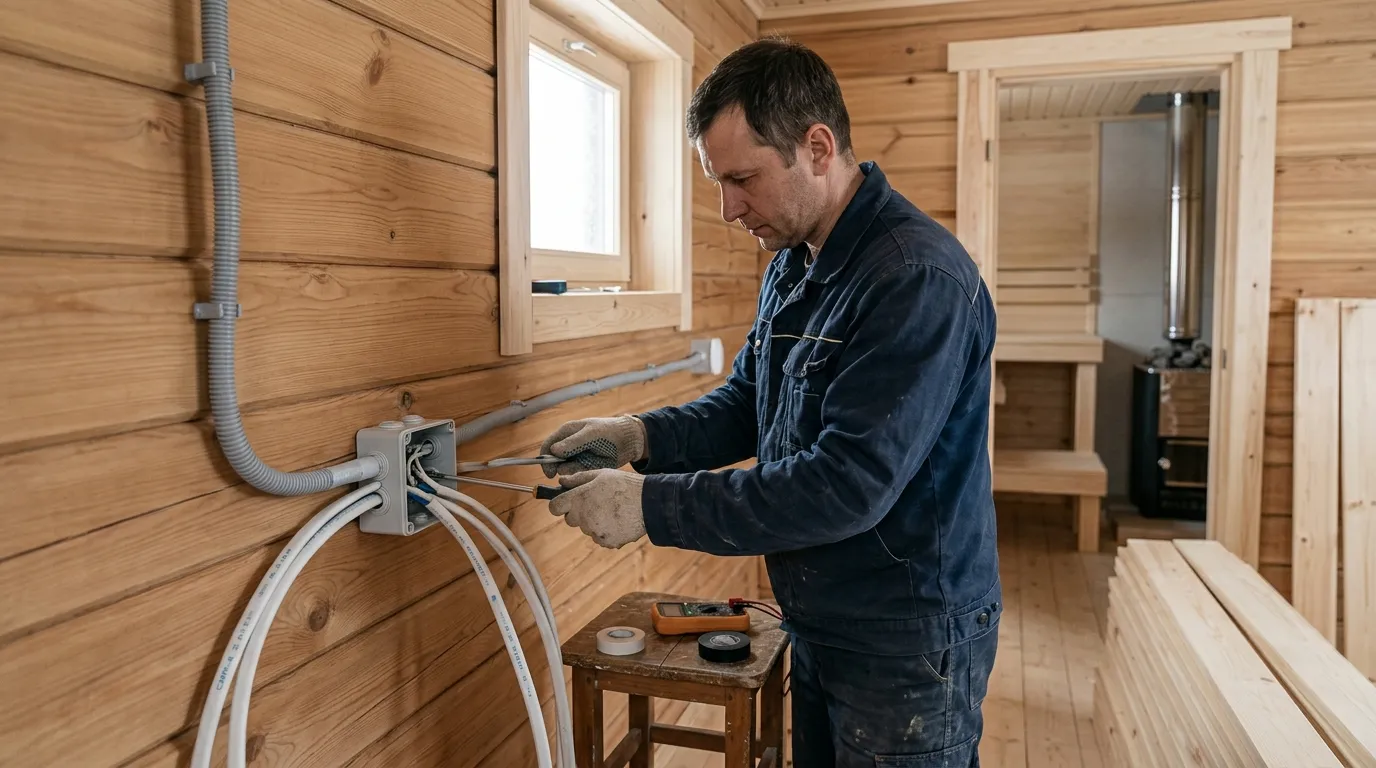

Все соединения проводов делайте только в распределительных коробках на стене предбанника или в техническом помещении, вне парной. Используйте клеммники (WAGO, Legrand) или пайку. Скрутки категорически запрещены - они греются, окисляются и могут искрить.

Если вы затеваете строительство новой бани, обсудите схему электроснабжения со специалистом на этапе проектирования - это позволит избежать переделок и сэкономить на переносе кабелей.

Шаг 6. Проверяем готовую проводку перед первым включением

Перед тем как включить баню в сеть, нужно убедиться, что проводка в порядке. Проверка займёт 20–30 минут и спасёт от пожара.

Измерьте сопротивление изоляции мегаомметром. Это прибор, который подаёт на кабель высокое напряжение (250–500 В) и смотрит, не течёт ли ток через изоляцию. Нормальное значение - не менее 0,5 МОм (мегаом). Если меньше, значит, кабель повреждён, намок или неправильно проложен.

Проверьте УЗО кнопкой «Тест». Нажимаете - устройство должно отключиться в течение 0,1 секунды. Если медлит или не срабатывает, УЗО неисправно, меняйте.

Проверьте автоматы под нагрузкой. Включите все потребители на 30–60 минут и потрогайте кабель и автоматы - они должны быть теплыми, но не горячими. Сильный нагрев означает, что сечение выбрано неправильно или где-то плохой контакт.

Если у вас нет мегаомметра, пригласите электрика для проверки. Это недорого, а спокойствие дороже.

Краткий итог: 3 действия, которые защитят вашу баню

Частая причина пожара в бане - неправильная проводка. Вот что нужно сделать, чтобы этого не произошло:

1. Рассчитайте нагрузку и выберите правильное сечение кабеля. Не экономьте на этом. Плюс 20% запаса - не лишнее.

2. Установите УЗО на вводе и отдельно на печи. Это защитит от удара током и пожара при утечке.

3. Проверьте готовую проводку мегаомметром и тестом УЗО. Если сомневаетесь в своих силах, пригласите профессионала.
