Введение

Без света в парной не обойтись, а ошибки в проводке - частая причина пожаров. Освещение парной, питание электропечи, розетки для бойлера и фена требуют грамотной проводки. При повышенной влажности короткие замыкания и утечки тока опаснее, чем в обычном доме.

В прошлом году к нам приехал клиент, у которого баня «мигала» при включении печи: свет в парной гас, а через пару минут срабатывал автомат. При замере оказалось, что предыдущий мастер подключил печь 6 кВт кабелем 2,5 мм² и без УЗО - проводка грелась до 70 градусов. Пришлось переделывать вводной щиток и тянуть новую линию. Если вы планируете баню с нуля, лучше сразу спроектировать электрику правильно, чем переделывать через год. В статье разберём, как правильно сделать электрику в бане: от подвода кабеля до монтажа розеток и светильников.

Основные аспекты

Подвод силового кабеля к бане

Первый этап - доставить электричество от дома или опоры до самой бани. Есть два варианта: воздушная или подземная прокладка.

Воздушная прокладка. Провод идёт по воздуху от источника питания к зданию. Способ дешевле, монтаж проще. Используют самонесущий изолированный провод (СИП) - он прочный и не требует опор.

Если бюджет ограничен, можно натянуть стальной трос в пластиковой оплётке. К тросу подвешивают кабель ВВГ сечением не менее 2,5 мм² с помощью изолированных хомутов через каждые 1–1,5 метра. Трос крепят к дому и опоре через изолирующие прокладки, чтобы исключить контакт металла с проводом. Хомуты затягивают так, чтобы кабель не передавливался, но и не провисал - проверьте натяжение рукой, провод должен прогибаться на 2–3 сантиметра под давлением.

Но этот способ требует опыта: если не рассчитать натяжение троса, при перепаде температур он провиснет или оборвётся, а кабель повредится. Недостаточно затянутый хомут со временем ослабнет, и провод начнёт тереться о трос - изоляция сотрётся. Если сомневаетесь в своих силах, выбирайте СИП или подземную прокладку.

Минус воздушной прокладки: ветер, падающие ветки и провода могут оборвать линию. В грозу растёт риск удара молнией.

Подземная прокладка. Кабель закапывают в землю на глубину не менее 70 сантиметров. Это защищает от механических повреждений и непогоды, но требует больше работ и расходов.

Используют бронированный кабель с металлической оплёткой между слоями пластиковой изоляции. На дно траншеи насыпают песок слоем 10 сантиметров, кладут кабель змейкой (не в натяжку), засыпают песком, сверху укладывают защиту: кирпич, шифер, доски. Это предотвратит повреждение при земляных работах.

При выборе способа подводки учитывайте климат, расстояние и рельеф участка. Посоветуйтесь с проектировщиком перед началом работ - специалист оценит оба варианта и подберёт подходящий для вашей ситуации.

Расчёт сечения кабеля и выбор системы заземления

Сечение кабеля рассчитывают по ожидаемой нагрузке: электропечь, бойлер, освещение, розетки. Добавьте 20 процентов запаса - это позволит в будущем подключить дополнительные приборы без переделки.

Недавно мы проектировали баню 20 квадратных метров с электропечью 6 кВт, бойлером 2 кВт и освещением 1 кВт. Итого 9 кВт, с запасом - 10,8 кВт. На такую нагрузку подошёл кабель ВВГ сечением 6 мм² при однофазном подводе (220 В). Если бы клиент захотел трёхфазный ввод (380 В), хватило бы 2,5 мм².

Если сечение взять меньше нужного, кабель начнёт греться. При нагрузке 9 кВт на проводе 2,5 мм² изоляция плавится уже через 20–30 минут работы печи, появляется запах горелой резины, а затем - короткое замыкание. Замена кабеля обойдётся дороже, чем правильный расчёт на старте.

Не делайте больший запас, чем нужно. Толстый кабель дороже, тяжелее, требует более прочных опор при воздушной прокладке.

Силовой кабель может быть трёхжильным (для однофазной сети 220 В) или пятижильным (для трёхфазной 380 В). Дополнительные жилы - это рабочий ноль (N) и защитный ноль (PE, заземление).

Система заземления зависит от того, как устроена электросеть на участке. В современных домах используют систему TN-S: рабочий и защитный нули разделены на трансформаторе. В старых системах применяли TN-C, где оба нуля совмещены в один провод - это менее безопасно.

Для дополнительной защиты в бане создают отдельный заземляющий контур, особенно если ставят электропечь. Этот контур снижает риск поражения током при неисправности оборудования.

Обязательно установите устройство защитного отключения (УЗО) на входе и отдельное УЗО для цепей, где есть вода (розетки в парной, бойлер). УЗО срабатывает за миллисекунды и отключает питание при утечке тока.

Схема электроснабжения и размещение точек питания

Перед монтажом нарисуйте план бани и отметьте, где будут розетки, светильники и силовые установки. Это главный документ, на который ориентируются при расчётах и прокладке проводов.

Определитесь со списком приборов и их влиянием на схему:

• Электропечь (3–6 кВт). Требует отдельной цепи с автоматом 25–32 А и собственным УЗО 30 мА. Это самый мощный прибор в бане, его нельзя делить с другими потребителями.
• Электрический бойлер (1,5–3 кВт). Отдельная цепь, автомат 16–20 А, УЗО 30 мА. Работает долго, поэтому нужна надёжная защита.
• Светильники в парной, предбаннике, раздевалке. Объединяют в одну цепь, автомат 10 А, УЗО 30 мА для парной.
• Розетки для фена, электрочайника, стиральной машины. Розетки в парной - отдельная цепь с УЗО 30 мА, розетки в предбаннике и раздевалке - общая цепь, автомат 16 А.
• Вентилятор (если есть). Отдельная цепь, автомат 10 А.

Для парной выбирайте светильники с классом защиты IP65 (защита от брызг и пара). Лампы ставьте низковольтные (12 В) - они безопаснее в условиях высокой влажности. Розетки в парной тоже должны быть защищены от влаги: IP65 или выше.

В предбаннике и раздевалке можно использовать розетки IP44 (защита от брызг).

Кабель прокладывайте открыто в защитных кабель-каналах или под штукатуркой в трубах. Не закапывайте кабель в стены без защиты - это опасно. При открытой прокладке используйте кабель ВВГ или NYM сечением не менее 1,5 мм² для освещения и 2,5 мм² для розеток.

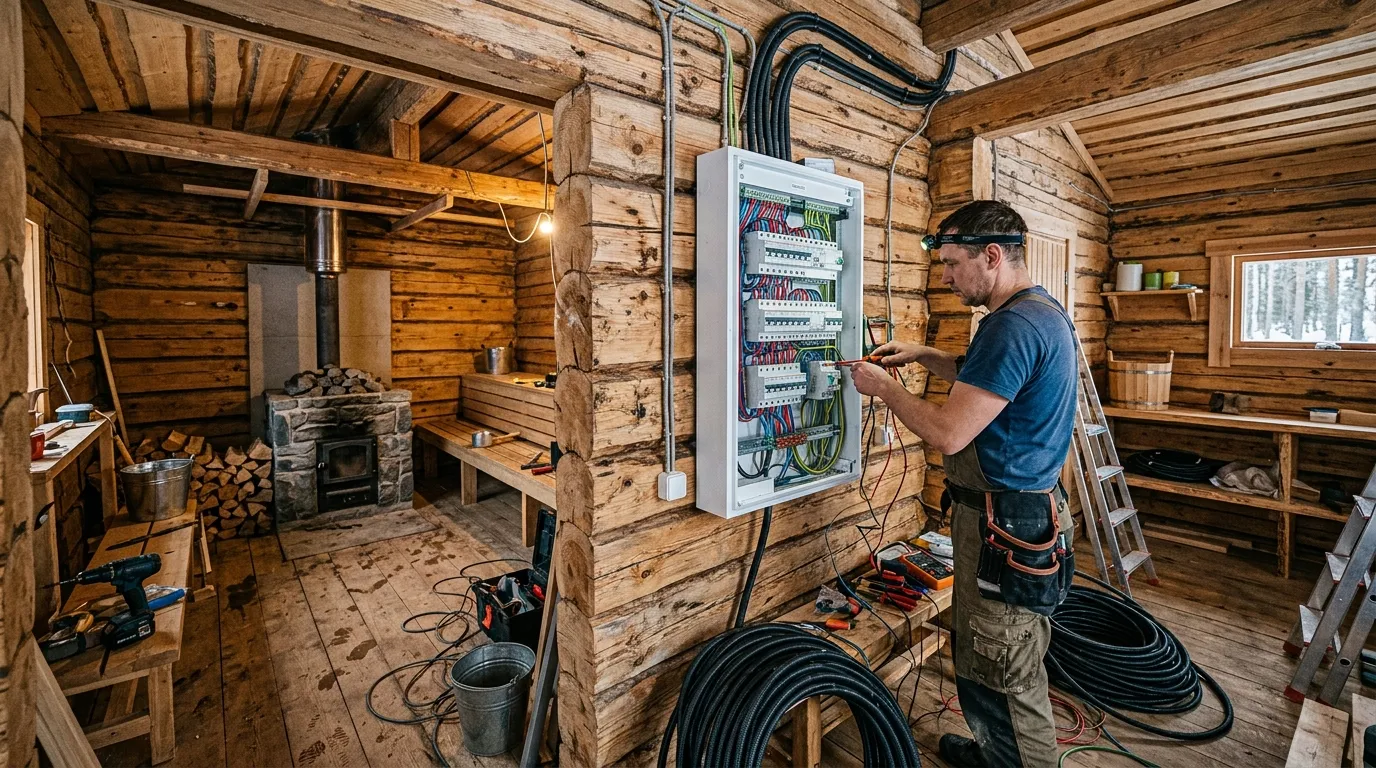

Монтаж вводного щитка и автоматов

На входе в баню установите вводной щиток. В нём размещают:

• Главный автоматический выключатель (номиналом, соответствующим сечению кабеля)
• УЗО на входе (ток срабатывания 30 мА)
• Автоматы для отдельных цепей
• Отдельные УЗО для влажных зон

Главный автомат отключает всё электричество в бане одним движением. Это нужно для безопасности при ремонте или аварии.

Каждый прибор требует отдельной цепи с собственным автоматом и УЗО. Для электропечи ставят отдельный автомат номиналом 25–32 А (в зависимости от мощности печи) и отдельное УЗО на 30 мА. Для бойлера - автомат 16 А и УЗО 30 мА. Для освещения и розеток - автоматы 10–16 А. Так при коротком замыкании в одной цепи остальная баня останется с электричеством.

Щиток разместите в предбаннике или в соседнем сухом помещении, но не в парной. Влажность в парной достигает 80–100 процентов, металлические контакты в щитке быстро окисляются и теряют надёжность. Если щиток поставить в парной, его придётся чистить каждый сезон, а контакты всё равно будут ненадёжными. В предбаннике влажность ниже, и щиток прослужит десятки лет без проблем.

Обратитесь к электрику для проверки схемы - это убережёт от ошибок и переделок.

Прокладка проводов внутри бани

После установки щитка прокладывают провода к розеткам и светильникам. Способов несколько.

В защитных кабель-каналах. Пластиковые или металлические каналы крепят к стене и укладывают в них провода. Способ удобный: легко заменить провод, видно, где что находится. Минус - каналы видны, портят вид. Подходит для предбанника и раздевалки.

Под штукатуркой в трубах. Кабель прокладывают в пластиковой или металлической трубе, затем штукатурят стену. Выглядит аккуратнее, но при неисправности провод сложнее достать. Требует тщательной подготовки перед отделкой.

Открыто вдоль стен. На некоторых участках провод можно пустить открыто, закрепив его клипсами каждые 40–50 сантиметров. Используют для этого кабель ВВГ или специальный провод с двойной изоляцией.

В парной избегайте прокладки проводов рядом с печью. Высокая температура повредит изоляцию. Держите расстояние не менее 1 метра от источника тепла.

Все соединения проводов должны быть в распределительных коробках, не в стене. При необходимости замены или ремонта коробку легче найти и открыть.

Практические рекомендации

Безопасность в условиях высокой влажности

В парной влажность достигает 80–100 процентов. Вода оседает на стенах, светильниках и розетках, проникает в микротрещины изоляции. Со временем это приводит к утечкам тока и коротким замыканиям.

В парной ставьте только розетки с защитой IP65 и светильники того же класса. Буква IP означает «Ingress Protection» (защита от проникновения), первая цифра - от твёрдых предметов, вторая - от воды.

Используйте УЗО везде, где есть вода. Если человек коснётся неисправного прибора в парной, УЗО отключит питание за 30 миллисекунд. Этого достаточно, чтобы избежать серьёзного поражения.

Никогда не ставьте обычные выключатели внутри парной. Выключатель размещайте снаружи, в предбаннике. Это исключит риск удара током при включении-выключении.

Кабели и провода должны быть с двойной или тройной изоляцией. Обычный провод без защиты в условиях влажности быстро приходит в негодность.

Типичные ошибки при монтаже

Отсутствие УЗО. Некоторые экономят на УЗО, думая, что автомата достаточно. Автомат защищает от короткого замыкания, УЗО - от утечек тока. В бане оба нужны.

Прокладка провода рядом с металлическими трубами. Металлические трубы проводят ток. Если провод касается трубы, может произойти утечка тока. Держите расстояние не менее 50 сантиметров.

Использование обычных розеток в парной. Обычная розетка IP20 не защищена от влаги. При попадании воды возникает короткое замыкание. Ставьте только влагозащищённые розетки.

Отсутствие заземления. Старые системы TN-C без разделения нулей менее безопасны. Если у вас такая система, создайте отдельный заземляющий контур в самой бане. Это снизит риск поражения.

Этапы монтажа: пошагово

1. Нарисуйте схему расположения розеток, светильников и приборов.
2. Рассчитайте нагрузку и выберите сечение кабеля (см. раздел «Расчёт сечения кабеля»).
3. Прокладите силовой кабель от дома до бани (воздушно или подземно).
4. Установите вводной щиток с главным автоматом и УЗО.
5. Разметьте маршруты проводов внутри бани.
6. Прокладите кабели в защитных каналах или трубах.
7. Установите розетки, выключатели и светильники.
8. Подключите приборы (печь, бойлер, вентилятор).
9. Проверьте изоляцию и сопротивление заземления мегаомметром.
10. Включите питание и проверьте работу всех цепей.

Пункт 9 важен: измерение сопротивления изоляции показывает, нет ли скрытых утечек. Эту проверку лучше доверить специалисту с прибором.

Заключение

Электрика в бане - задача, требующая внимания к деталям. Неправильный монтаж грозит пожаром или ударом током. Правильный монтаж обеспечит безопасность на десятки лет.

Перед включением питания проверьте:

• Все розетки в парной имеют защиту IP65, выключатели находятся снаружи, в предбаннике.
• УЗО установлены на входе и на влажных цепях, провода не касаются металлических труб и находятся на расстоянии не менее 1 метра от печи.
• Изоляция кабеля проверена мегаомметром, сопротивление заземления в норме (менее 4 Ом).

Если у вас нет опыта электромонтажных работ, доверьте проектирование и ввод специалисту. Экономия на этом этапе обойдётся дороже: переделки, ремонты, страховки по ущербу. Профессионал сделает всё по нормам, выдаст акт и гарантию на работу.
