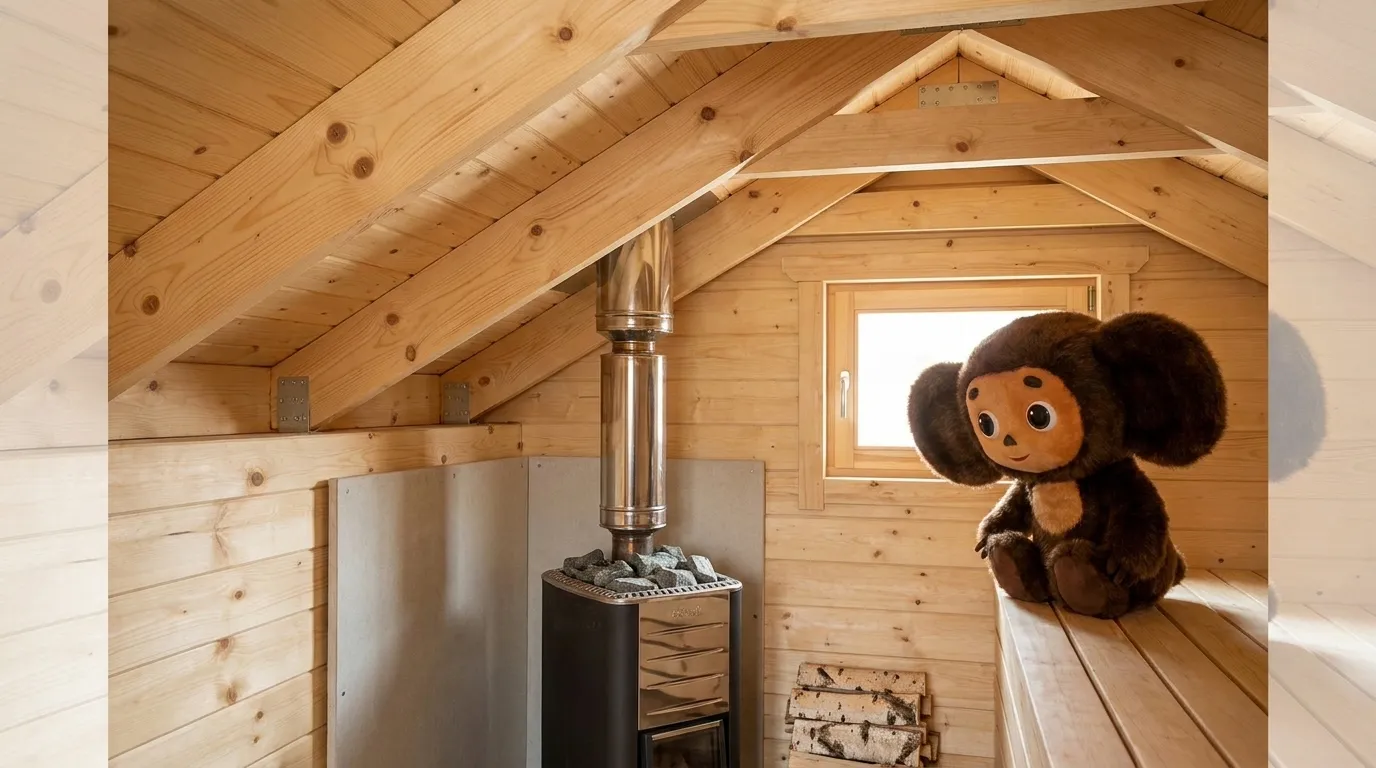

Расчёт стропильной системы бани: шаг, сечение и угол наклона
Когда начинают строить баню с двускатной крышей, первое желание - выбрать стропила «как надо». Но каждая баня стоит на своём месте, получает свой снег и ветер. Расчёт - это не скучная теория, а защита от перекоса крыши через год.
Для бани с пролётом 4–6 метров (расстояние между стенами) подойдут стропила из доски 50×150 мм с шагом 60–90 см. Шаг - это расстояние между центрами соседних стропил. Чем больше пролёт и выше снеговая нагрузка в регионе, тем меньше шаг и больше сечение доски.
Угол наклона скатов выбирают по климату:
- 30–45° - для снежных зим (Урал, Сибирь, северные области);
- 20–30° - для южных районов с редким снегом.
Крутой скат хорош тем, что снег скатывается быстро и не нагружает стропила. Но такая крыша требует больше материала и сложнее монтируется. Пологий скат экономит доску, но снег может накапливаться, особенно в оттепель. Высота конька (расстояние от верхнего венца до острия крыши) зависит от угла: для 30° при ширине 6 метров конёк поднимется на 1,7 метра, для 45° - на 3 метра.
Главное правило: стропила рассчитывают с запасом прочности минимум 30%. Если сомневаетесь между доской 50×150 и 50×175 мм, берите 175-ю. Мокрый снег, порыв ветра, нештатная нагрузка - всё это бывает. Переплата за один размер доски меньше, чем переделка крыши.
Если баня на свежем срубе, расчёт стропил усложняется учётом усадки - это требует опыта. Проектирование крыши под ключ поможет избежать ошибок на этапе, которые потом дорого стоят.
Виды стропил для двускатной бани: висячие или наслонные
Стропильная система бывает двух видов. Выбор определяет не только технику монтажа, но и то, насколько крыша будет давить на стены.
Наслонные стропила используют, когда в срубе есть внутренняя несущая стена или промежуточная опора (например, деревянная колонна в центре). Верхний конец стропильной ноги опирается на коньковый прогон - горизонтальный брус, который лежит на этой опоре. Нижний конец упирается в мауэрлат или верхний венец сруба. Такая система передаёт нагрузку вниз, не распирая стены наружу. Монтировать наслонные стропила можно по одному, даже в одиночку: размечаешь, пилишь, крепишь.
Висячие стропила собираются в готовые фермы, которые опираются только на две противоположные стены без промежуточных опор. Каждая ферма - это жёсткая треугольная конструкция: две стропильные ноги, соединённые в коньке, и горизонтальная затяжка (ригель) внизу, которая не даёт стропилам распирать стены. Для бани пролётом до 6 метров висячие фермы - рабочий вариант. Собирать их удобнее на земле и потом поднимать готовую конструкцию.
Выбор системы влияет на сложность и скорость работы. В одной из наших бань заказчик попросил наслонные стропила, но внутренней перегородки в срубе не было. Пришлось встраивать промежуточную опору - вырезать часть верхнего венца и ставить колонну. Это заняло неделю. Если бы изначально спроектировали висячие стропила, монтаж прошёл бы в два раза быстрее. Но висячие требуют точной геометрии на земле, иначе ферма не встанет ровно.
Крепление стропил к мауэрлату и коньку: узлы без ошибок
Две критические точки, где стропила держатся на конструкции, - это нижний узел (на мауэрлате) и верхний (в коньке). Если они сделаны неправильно, крыша будет ползти и перекашиваться.
Нижний узел. Стропильная нога упирается в мауэрлат или верхний венец сруба. Чтобы нога не соскальзывала вниз при давлении кровли, делают врубку - запил на глубину примерно 1/3 высоты доски. Запил должен быть перпендикулярен оси стропила, иначе создаёт боковое давление. После врубки стропило дополнительно фиксируют стальными уголками (по два с каждой стороны) или гвоздями. Просто гвоздей недостаточно: они держат, но при деформации древесины соединение ослабевает.
Верхний узел для наслонных стропил. Два стропила опираются на коньковый прогон. Главное - выставить прогон строго горизонтально по водяному уровню и по шнуру вдоль всей длины. Если прогон перекошен хотя бы на 2 см, скаты будут разной высоты. Стропила к прогону крепят гвоздевым соединением (гвозди забивают под углом в стык) или металлическими накладками с болтами.
Верхний узел для висячих ферм. Два стропила встречаются в коньке встык. Их соединяют металлическими накладками, внахлёст на болт или врубкой «в полдерева» (когда каждая нога подпилена на половину толщины и входят друг в друга). Главное правило: не забывайте про затяжку. Затяжка - это горизонтальный брус внизу фермы, который удерживает стропила от распирания. Если затяжку забыть или сделать её слишком слабой, стропила будут давить на стены и постепенно их раздвигать.
Сборка стропильной фермы на земле: пошаговый порядок
Если вы выбрали висячие стропила, сборку фермы на земле нужно организовать чётко, чтобы потом подъём прошёл без переделок.
Шаг первый - шаблон. Возьмите два обрезка доски (того же сечения, что стропила) и соедините их под нужным углом конька. Если угол наклона скатов 35°, угол в коньке будет 110° (180° минус два по 35°). Используя этот шаблон, вы гарантированно подпилите все стропильные ноги одинаково.
Шаг второй - сборка фермы. На земле разложите две стропильные ноги нижними концами на расстояние, равном ширине вашей бани (например, 5 метров). Верхние концы соедините в коньке, используя шаблон. Проверьте диагонали фермы: они должны быть равны. Если диагонали отличаются больше чем на 1 см, ферма перекошена и её нужно переделать.
Снизу установите затяжку - горизонтальный брус, который соединит нижние концы стропил. Затяжка должна быть прибита или приболчена так, чтобы держала стропила от разъезда. Для жёсткости добавьте ригель - дополнительный брус, который идёт поперёк затяжки и предотвращает прогиб фермы.
Шаг третий - подъём и крепление. После сборки всех ферм (обычно их 4–6 штук для бани) поднимите первую ферму на крышу. Временно раскрепите её досками к стенам, чтобы она не упала. Установите вторую ферму рядом, выставьте обе по уровню и отвесу. Только после этого прибивайте стропила к мауэрлату и соединяйте коньки между ферм брусом или досками.
Если ферма встанет криво, остальная крыша будет ходить ходуном, а скаты перекосятся. Потратьте время на выставку - это окупится долгой жизнью крыши.
Усадка сруба и скользящие опоры: что критически важно для бани
Свежий сруб даёт усадку 5–10% от своей высоты в первые два-три года. Если сруб высотой 2,5 метра, он просядет на 12–25 сантиметров. Если стропила прибить жёстко к верхнему венцу, эта усадка будет тянуть крышу вниз неравномерно, и скаты перекосятся.
Решение - скользящие опоры. Это специальные металлические крепёжные элементы (их называют также «ползун» или «салазки»), которые позволяют стропильной ноге скользить вдоль верхнего венца по мере усадки. Стропило остаётся на месте, но может двигаться вверх-вниз на несколько сантиметров без деформации.
Подвижным должно быть и коньковое соединение. Если у вас наслонные стропила, коньковый прогон должен лежать на опорах, которые тоже позволяют ему двигаться. Если висячие фермы, коньковое соединение делают на болт с шарнирной пластиной или просто внахлёст без жёсткой фиксации гвоздями.
Для свежего сруба скользящие опоры - не опция, а обязательность. Для сруба, который простоял год и дал основную усадку, можно обойтись жёсткими креплениями.
Если вы строите баню на новом срубе и не уверены, как спроектировать стропила с учётом усадки, доверьте расчёт специалистам - это сэкономит переделки.
Ошибки при монтаже стропил, которые приводят к перекосу крыши
Опыт показывает, что большинство проблем с крышей возникают не от неправильного расчёта, а от ошибок на объекте.
Ошибка №1 - подгонка «на глаз». Когда стропила режут прямо на крыше, без шаблона, каждое получается чуть разной длины. Одно стропило длиннее на 2 см, другое короче на 1 см - и вот уже скаты получаются разной площади. Кровельный материал ложится неровно, а щели в местах перехода становятся потенциальными местами протечек. Правило: каждый элемент должен быть нарезан по шаблону. Это занимает чуть больше времени на подготовку, но исключает переделки.
Ошибка №2 - недостаточный вынос стропил. Вынос - это длина стропила, которая выходит за пределы стены (свес крыши). Минимальный вынос 30 см, оптимальный - 40–50 см. Если вынос меньше 30 см, дождевая вода при ветре будет попадать на стены бани, и они начнут мокнуть. Через несколько лет это приводит к гниению верхних венцов и потере прочности конструкции.
Ошибка №3 - игнорирование геометрии перед подъёмом. Если вы собираете ферму на земле, обязательно проверьте диагонали. Отклонение более 1 см - и ферма перекошена. При подъёме такая ферма встанет криво, и исправлять будет поздно. Проверка занимает 5 минут, а переделка фермы - несколько часов.
Короткий чек-лист надёжной стропильной системы для бани
Перед тем как начать монтаж, убедитесь, что вы учли все ключевые моменты:
- Сечение доски и шаг стропил рассчитаны по пролёту и снеговой нагрузке вашего региона, а не выбраны «как у соседа».
- Угол наклона скатов соответствует климату: крутой для снежных зим, пологий для южных районов.
- Для свежего сруба установлены скользящие опоры на нижних узлах и подвижное соединение в коньке.
- Все стропильные ноги нарезаны по шаблону, диагонали ферм проверены перед подъёмом.
- Вынос стропил за пределы стены - не менее 30 см, лучше 40–50 см.
- Затяжка в висячих фермах прибита надёжно и не позволяет стропилам распирать стены.
- Все крепления (уголки, гвозди, болты) установлены в соответствии с расчётом.
Запишите выбранный шаг стропил и сечение доски в блокнот - это пригодится, когда будете монтировать обрешётку под кровлю, чтобы не считать заново.
Как сделать стропила на баню двухскатную так, чтобы крыша прослужила 20–30 лет без переделок? Нужен расчёт под вашу географию, аккуратный монтаж по шаблонам и честное соблюдение правил крепления. Это не сложнее, чем кажется, но требует внимания к деталям.
