Введение

Двускатная крыша - самый популярный выбор для бани. Она позволяет организовать чердачное пространство, и собрать её может человек без опыта, если знать несколько важных правил. Например, если стропило установить без запила, оно съезжает при нагрузке, крыша перекашивается, и появляются щели, через которые идёт холод и влага.

После прочтения этой статьи вы сможете выбрать размер бруса, сделать запилы в нужных местах и собрать стропильную систему так, чтобы крыша выдержала снег и ветер.

Основные аспекты

Выбор угла наклона и размеров стропила

Для бани угол наклона делают 45–65 градусов. При таком уклоне снег не задерживается на скатах, а крыша хорошо защищает стены от влаги. Точный угол зависит от снеговой нагрузки в вашем регионе: в районах с обильным снегом угол ближе к 50–65 градусам, в более сухих местах достаточно 45 градусов.

Для стропильной системы используют брус сечением 50×150 мм. Мауэрлат - опорный брус, на который опираются стропила - берут толще: 150×150 мм. Если мауэрлат делают из сдвоенной доски 150×50 мм, её сшивают по углам болтами, и этого достаточно при мощном армопоясе.

Шаг между стропилами зависит от типа кровли:

• Для холодной крыши (утепление только на чердачном перекрытии) - 700–750 мм
• Если планируется утеплять скаты и использовать чердак как мансарду - 580–590 мм (под ширину утеплителя)

Расчёт стропильной системы - задача, где ошибка дорого стоит. Поручите проектирование крыши профессионалам, и вы получите точные размеры и чертежи под ваш дом.

Наслонные и висячие стропила: что выбрать

Для бани со срубом чаще используют наслонные стропила. Верхними концами они крепятся к коньковому прогону - горизонтальному брусу, который лежит на опорных стойках в центре здания. Нижними концами стропила упираются в мауэрлат на стенах.

Висячие стропила работают иначе: они соединяются попарно вверху (в коньке), без прогона, и передают нагрузку только на стены. Такая система требует затяжек и ригелей - горизонтальных перемычек, которые не дают стропилам развернуться наружу. Висячие стропила собирают в виде готовых ферм на земле, а потом поднимают и устанавливают на стены.

Наслонная система проще в монтаже своими руками: вы собираете элементы прямо на месте и не нужно поднимать тяжёлые готовые фермы. Для бани это обычно удобнее.

Запилы в стропилах - обязательная деталь

Стропильная нога должна иметь запил (вырез) в месте опоры на мауэрлат. Запил передаёт нагрузку от веса крыши вертикально вниз, а не скользит по опоре.

Без запила стропило просто лежит на мауэрлате. Когда на крышу падает снег или её раскачивает ветром, стропильная нога съезжает в сторону. Крыша начинает косить, появляются щели, протечки, и со временем система может разрушиться.

Запил делают так: берут стропило, прикладывают его к мауэрлату под нужным углом и отмечают линию контакта. Потом пилят по этой линии. Высота запила обычно 30–50 мм - достаточно, чтобы стропило плотно сидело и передавало нагрузку.

Верхний конец стропила, где оно встречается с коньком, тоже требует внимания. Стропила соединяют встык - верхние концы двух ног упираются друг в друга. Чтобы соединение было жёстким, делают небольшую подрезку и скрепляют стык металлическими накладками или деревянными косынками.

Затяжка и ригели - что это и зачем они нужны

Нижняя затяжка - это брус, который соединяет нижние концы двух противоположных стропил. Она работает как натянутый канат: не даёт стропилам разойтись в стороны под нагрузкой.

Затяжку крепят на мауэрлат болтами или шпильками. Чем ниже затяжка, тем надёжнее она работает, потому что уменьшается плечо рычага, с которым стропила пытаются развернуться наружу. Идеально - на уровне мауэрлата или чуть выше. Если затяжка поднята высоко (на уровне потолка чердака), её эффективность падает.

Ригели - это горизонтальные перемычки, которые ставят на половине высоты стропильного треугольника. Они усиливают конструкцию и не дают стропилам прогибаться. Ригели особенно важны, если пролёт (ширина здания) больше 6 метров.

Конструкция типа «фен» для небольших бань

Опытные мастера часто используют схему, которая называется «фен» - название идёт от формы треугольника, похожей на веер. На мауэрлат укладывают доски (обычно 150×50 мм), на них собирают всю стропильную систему, а нижние ригели сразу служат черновым потолком.

Эта конструкция удобна для бань 3×4, 4×4, 5×4 метра. Доски кладут плашмя, на них устанавливают стойки, и к стойкам крепят коньковый прогон. Стропила опираются на доски и на прогон. Получается жёсткая система, которую легко собрать без специального оборудования.

Учёт усадки сруба

Свежий сруб просаживается на 3–8% высоты за первые несколько лет. Это происходит, потому что брёвна теряют влагу и становятся меньше в сечении. Если установить стропила жёстко, без люфта, крыша деформируется вместе с усадкой и может потрескаться или перекосить окна и двери.

Решение - скользящие опоры. Это металлические крепежи, которые позволяют стропилам немного смещаться вертикально при усадке. В коньке стропила соединяют шарнирной пластиной, а не жёстко. Такой подход сохраняет форму крыши, даже если сруб просядет.

Практические рекомендации

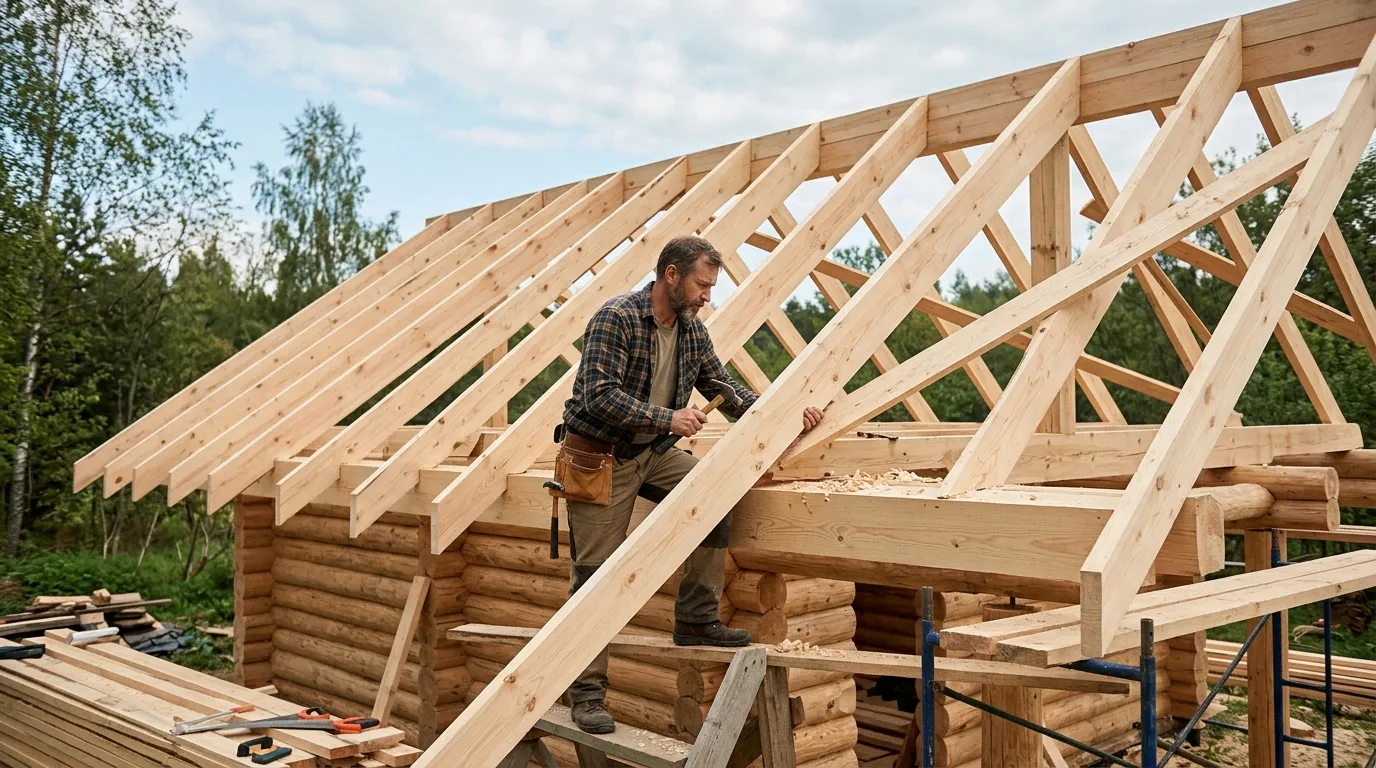

Пошаговая сборка стропильной системы

Начните с установки мауэрлата. Его кладут на верхний венец сруба и закрепляют шпильками, которые заложены в армопояс. Шпильки ставят с шагом 1,5–2 метра, под каждую сверлят отверстие диаметром на 2–4 мм больше диаметра шпильки (например, под шпильку 12 мм сверлят 14–16 мм).

Потом устанавливают опорные стойки для конькового прогона. Их ставят вертикально, проверяют отвесом, и временно подпирают раскосами. Высота стоек определяет высоту конька и угол наклона крыши.

После этого кладут коньковый прогон и крепят его к стойкам болтами или врубкой. Прогон должен быть горизонтальным - проверьте уровнем.

Теперь режут и устанавливают стропила. Каждое стропило подрезают под углом на верхнем конце (под конёк) и делают запил на нижнем конце (под мауэрлат). Первые два стропила поднимают и крепят к коньку и мауэрлату. Потом устанавливают остальные, соблюдая шаг 700 мм для холодной кровли или 580 мм для утепления.

Затяжку кладут на мауэрлат и крепят болтами или шпильками. Если стропила длинные, ставят ригели на половине высоты.

Когда стропильная система собрана, кладут обрешётку - доски или брусья, на которые крепят кровельный материал. Шаг обрешётки зависит от материала:

• Для металлопрофиля - 350–500 мм
• Для металлочерепицы - обычно 350 мм

Первая доска от края ставится на 300–350 мм от конца стропила для металлочерепицы и металлопрофиля.

Крепёж и материалы

Стропила крепят к мауэрлату и коньку гвоздями (80 мм, по 3–4 штуки в каждый узел) или болтами. Болты надёжнее, особенно в коньке. Затяжку крепят только болтами или шпильками.

Для обрешётки под металлочерепицу расходуется около 80 саморезов на квадратный метр. Саморезы кладут с шагом, указанным в инструкции материала.

Металлические уголки предотвращают боковое смещение стропил и усиливают узлы крепления. Ветровые планки - доски, пришитые наискосок или в упор к мауэрлату - защищают от раскачивания стропил ветром.

Холодная или утеплённая кровля для бани

Для бани рекомендуют холодную кровлю. Это значит, что утепляют не скаты крыши, а чердачное перекрытие. Воздушный зазор между кровельным материалом и утеплением позволяет влаге испаряться, кровля служит дольше, и баня быстрее прогревается.

Холодная кровля экономит дрова: более 80% теплопотерь в бане происходит через крышу. Если её правильно утеплить снизу, потери падают значительно. Кроме того, конденсат не скапливается на внутренней стороне кровли.

Утеплённую кровлю (с утеплением между стропилами) делают только если чердак используется как жилое помещение или мансарда. Для обычной бани это лишнее.

На этапе проектирования важно учесть все особенности: климат, тип сруба, планы на использование чердака. Обсудите вариант крыши с проектировщиком - это сэкономит деньги на переделки.

Типичные ошибки и как их избежать

Игнорирование запилов. Стропило без запила съезжает, крыша косит, появляются щели. Всегда делайте запилы, даже если кажется, что стропило и так плотно сидит.

Использование гвоздей вместо болтов для затяжки. Затяжка работает на растяжение, гвозди не держат такие нагрузки. Используйте болты М12 или М14.

Неправильный расчёт угла. Если угол меньше 45 градусов, снег будет задерживаться, и нагрузка на крышу возрастёт. Если угол больше 65 градусов, крыша становится парусной и легче опрокидывается ветром.

Жёсткое крепление стропил к срубу. Сруб просядет, крыша деформируется. Используйте скользящие опоры и шарнирные крепления в коньке.

Экономия на сечении мауэрлата или стропила. Если брус тоньше, чем нужно, он прогибается и трескается. Не экономьте на материале несущей конструкции.

Заключение

Собрать стропильную систему для двускатной крыши бани можно самостоятельно, если соблюдать несколько правил. Главное - правильно выбрать размер бруса, сделать запилы в местах опоры, надёжно скрепить затяжку и учесть усадку сруба.

Угол наклона 45–65 градусов обеспечит защиту от влаги и предотвратит задержку снега. Шаг стропил 700 мм подойдёт для холодной кровли, 580 мм - если планируется утепление. Не забывайте про болты в затяжке, ветровые планки и скользящие опоры на срубе.

Запомнить:

• Проверяйте запилы перед монтажом - они передают нагрузку вертикально вниз
• Затяжка крепится только болтами, не гвоздями
• Угол наклона 45–65 градусов в зависимости от снеговой нагрузки региона
• Холодная кровля экономит дрова и дольше служит
• На срубе используйте скользящие опоры для компенсации усадки
• Мауэрлат закрепляют шпильками с шагом 1,5–2 метра
• Шаг стропил 700 мм для холодной кровли, 580 мм для утепления

Если расчёты и чертежи - не ваше, доверьте проект специалистам. Они учтут климат, размеры здания и ваши планы, и крыша прослужит 20–30 лет без проблем.
