Почему неправильная сборка сэндвич-трубы опасна для вашей бани
По статистике пожарных служб, около 30% возгораний в банях происходят именно из-за дефектов дымохода. Звучит пугающе, но на самом деле это полностью предотвратимо. Проблема в том, что сэндвич-труба кажется простой конструкцией, и многие владельцы либо собирают её неправильно сами, либо доверяют мастерам без опыта.
Когда стыки герметичны и сборка выполнена правильно, труба работает безупречно. Но даже одна ошибка может стать критичной: негерметичный стык пропустит угарный газ в помещение бани, а перегрев деревянных конструкций вокруг трубы приведёт к их воспламенению. Конденсат, попадающий в утеплитель, разрушает его и снижает теплоизоляцию, из-за чего температура на внешней поверхности растёт.
Правильная сборка исключает эти риски полностью, но требует понимания конструкции и соблюдения нескольких критических правил. Давайте разберёмся, как это делается правильно.
Конструкция сэндвич-трубы: что нужно знать перед сборкой
Сэндвич-труба - это не просто две трубы, вставленные одна в другую. Это специально спроектированная система, где каждый слой играет свою роль.
Конструкция состоит из: - Внутренней трубы (диаметр обычно 100-130 мм) - из жаропрочной нержавеющей стали, выдерживает температуры до 900°C; - Утеплителя - базальтовая вата между трубами, толщиной 30-50 мм; - Внешней трубы - из оцинкованной или нержавеющей стали, защищает утеплитель от влаги.
Внутренняя труба должна быть именно из AISI 304 или 316 стали - это гарантирует устойчивость к коррозии от конденсата и высоких температур. Внешняя может быть из оцинковки, но нержавейка прослужит дольше, особенно если баня находится в регионе с влажным климатом.
Базальтовая вата - критически важный компонент. Её плотность должна быть не менее 100-120 кг/м³. Это не обычная минвата для утепления стен. Именно этот слой предотвращает перегрев деревянных элементов конструкции, которые находятся рядом с трубой.
Когда вы собираете сэндвич-трубу, каждый элемент должен соответствовать расчётам печи. Неправильный диаметр или тонкий утеплитель - и вся система теряет эффективность. Проверьте расчёты вашей системы у специалистов перед покупкой материалов.

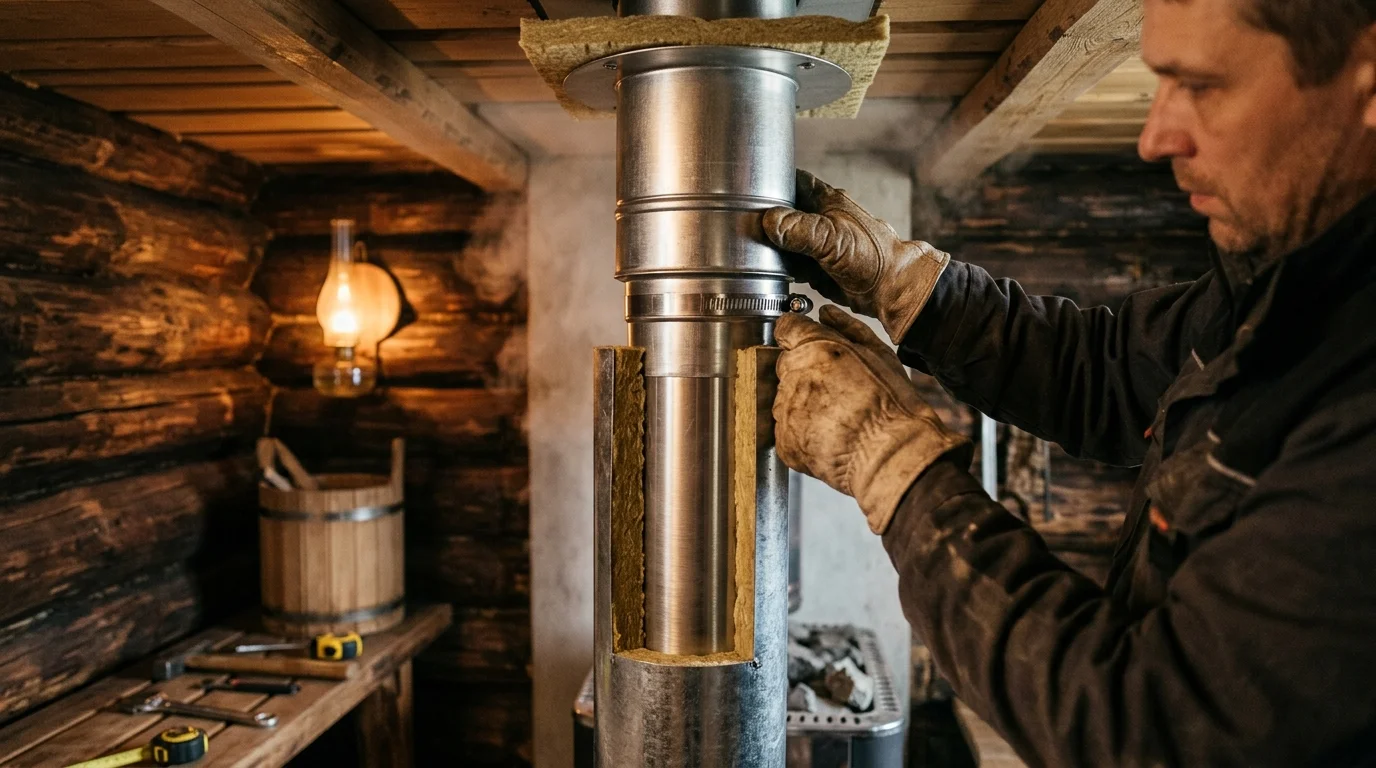

Пошаговая инструкция: как правильно собрать сэндвич-трубу в бане
Если вы решили собирать трубу самостоятельно, придерживайтесь этого алгоритма точно. Пропуск даже одного шага может привести к проблемам.
Шаг 1. Подготовка стартового модуля
Первый модуль надевается прямо на патрубок печи. Проверьте, что патрубок чистый, без ржавчины и сажи. Наденьте модуль и зафиксируйте его хомутом (обычно используются стальные хомуты диаметром 120-140 мм в зависимости от размера трубы). Хомут затягивайте плотно, но не с максимальной силой - можно деформировать трубу.
Шаг 2. Правило "по конденсату"
Это самое важное правило при сборке сэндвич-трубы в бане. Когда вы стыкуете два модуля, внутренняя труба должна входить в раструб внутрь (как вставляется стакан в стакан), а внешняя - наоборот, надеваться сверху. Это обеспечивает, что конденсат, образующийся на внутренней трубе, стекает вниз, а не затекает в утеплитель.
Многие допускают ошибку, собирая "по дыму" - это приводит к тому, что конденсат скапливается в утеплителе, разрушает его и снижает теплоизоляцию.
Шаг 3. Герметизация стыков
На каждый стык наносится высокотемпературный герметик, выдерживающий температуры до 1500°C. Это не обычный силиконовый герметик - используйте только специальные составы для дымоходов. Слой герметика должен быть равномерным, около 2-3 мм.
Шаг 4. Фиксация хомутами
После герметика сразу же затягивайте хомут. На каждом соединении должен быть хомут - это предотвращает разъезжание модулей при тепловом расширении. Хомут должен находиться на 10-15 см ниже стыка, чтобы не мешать вставке следующего модуля.
Шаг 5. Прохождение через перекрытие
Это самый критичный момент. Проход сэндвич-трубы через деревянное перекрытие требует использования специального проходного узла - металлического короба с теплоизоляцией. Никогда не заделывайте щели пенопластом или монтажной пеной - они горючи.
Проходной узел устанавливается так, чтобы стык модулей не попадал в толщу перекрытия. Зазор между трубой и краями проходного узла заполняется базальтовой ватой или керамической бумагой. Сверху узел закрывается декоративным кольцом.
Шаг 6. Установка конденсатосборника
На самом нижнем участке трубы (обычно это участок в котельной или под полом) устанавливается тройник с конденсатосборником. Это резервуар, в который стекает конденсат. К нему же подключается ревизия - съёмная часть для чистки.
Шаг 7. Завершение на кровле
Верхний конец трубы должен быть выше конька крыши на 50 см минимум. На конце устанавливается оголовок или дефлектор - это защищает от попадания осадков и улучшает тягу.
7 типичных ошибок при сборке сэндвич-трубы, которые приводят к пожару
Я перечислю самые распространённые ошибки, которые приводят к проблемам. Если вы их избежите, ваша баня будет в безопасности.
Ошибка 1: Сборка "по дыму" вместо "по конденсату"
Это ошибка номер один. Когда внутренняя труба надевается сверху на нижний модуль, конденсат не стекает вниз, а затекает в щели между трубами, попадает в утеплитель. Базальтовая вата впитывает влагу, теряет свои свойства, начинает разлагаться. Через несколько месяцев утеплитель превращается в груду, и труба начинает перегреваться.
Ошибка 2: Стык модуля в толще перекрытия
Если стык находится внутри деревянного перекрытия, это опасно по двум причинам: во-первых, стык - это самое горячее место, где нет утеплителя; во-вторых, герметик в условиях влажности может разрушиться, и дымовые газы будут просачиваться в щели.
Ошибка 3: Отсутствие хомутов на соединениях
Без хомутов модули разъезжаются при нагревании и охлаждении. Стыки начинают течь, герметик трескается. Хомут - это копейки, а защита - бесценна.
Ошибка 4: Использование алюминиевой фольги и скотча вместо герметика
Это очень распространённая ошибка экономных владельцев. Алюминиевый скотч и фольга быстро теряют свойства при температурах выше 200°C. Герметик выдерживает в 7 раз выше. Экономия в 300 рублей может привести к необходимости переделки всей системы.
Ошибка 5: Недостаточный зазор до горючих конструкций
Согласно СНиП, минимальное расстояние от неизолированной сэндвич-трубы до деревянных стен и потолков должно быть 38 см. Если расстояние меньше, дерево со временем обугливается и может загореться при длительной топке.
Если вы хотите уменьшить зазор, нужно защитить стену листом из нержавейки или минерита, тогда расстояние можно сократить до 25 см.
Ошибка 6: Экономия на проходном узле
Некоторые мастера заделывают щели в перекрытии пенопластом, монтажной пеной или даже глиной. Это горючие материалы. При перегреве трубы они воспламеняются. Проходной узел - это не роскошь, а обязательный элемент безопасности.
Ошибка 7: Отсутствие конденсатосборника и ревизии
Без конденсатосборника вода скапливается в нижней части трубы, замерзает в холодное время и разрывает внутреннюю трубу. Ревизия нужна для чистки трубы от сажи. Если её нет, со временем сажа накапливается, тяга падает, и дымовые газы начинают просачиваться в помещение.
Даже если вы уверены в своих навыках, перед началом работ стоит проверить расчёты и материалы. Получите консультацию специалиста по выбору материалов и схеме монтажа - это займёт 15 минут, но убережёт вас от дорогостоящих ошибок.
Как выбрать качественную сэндвич-трубу для бани
Не все трубы одинаковые. Качество материала напрямую влияет на срок службы и безопасность.
Материал внутренней трубы
Внутренняя труба должна быть из нержавеющей стали марки AISI 304 или AISI 316. AISI 316 дороже, но содержит молибден, что делает её более устойчивой к коррозии. Для банных печей обычно хватает AISI 304, но если баня находится в регионе с высокой влажностью или рядом с морем, выбирайте AISI 316.
Толщина стали должна быть 0,5 мм минимум. Тонкая сталь (0,3-0,4 мм) быстро прогорает, особенно если печь топится часто.
Диаметр трубы
Диаметр должен соответствовать выходному патрубку печи. Для большинства банных печей это 115 или 130 мм. Если диаметр меньше, тяга будет слабой, дымовые газы будут застаиваться. Если больше - деньги потрачены впустую, и тяга может быть слишком сильной, что приводит к потерям тепла.
Утеплитель
Базальтовая вата должна иметь плотность не менее 100-120 кг/м³. Это именно тот материал, который выдерживает высокие температуры и не разлагается. Толщина слоя - 30-50 мм в зависимости от климата. Для суровых зим лучше выбирать 50 мм.
Проверьте, что утеплитель не содержит формальдегида и других вредных веществ. Качественная базальтовая вата имеет сертификат.
Внешняя труба
Может быть из оцинкованной стали или нержавейки. Оцинковка дешевле, но если баня находится в агрессивной среде (рядом с морем, в промышленном районе), оцинковка быстро разрушается. Нержавейка дороже, но прослужит в два раза дольше.
Противопожарные требования и нормы при установке сэндвич-трубы
Противопожарные нормы - это не рекомендации, а требования, установленные СНиП и пожарными кодексами. Их нарушение может привести к отказу в страховке при пожаре.
Расстояние до горючих конструкций
Минимальное расстояние от внешней поверхности неизолированной сэндвич-трубы до деревянных стен, потолков и других горючих конструкций - 38 см.
Если это расстояние невозможно выдержать (например, в маленькой бане), нужно защитить стену. Используйте лист из нержавеющей стали толщиной 0,5 мм или минерит (асбестоцементный лист). При такой защите расстояние можно сократить до 25 см.
Расстояние измеряется от центра трубы в самой близкой точке до поверхности дерева.
Проход через перекрытие
Проходной узел - это металлический короб, который устанавливается в отверстии перекрытия. Между трубой и краями короба должен быть зазор 5-10 см, который заполняется несгораемым материалом: базальтовой ватой, керамической бумагой или минеральной ватой высокой плотности.
Пенопласт, монтажная пена и другие полимеры использовать категорически нельзя.
Расстояние от кровли
Верхний конец трубы должен быть выше конька крыши на 50 см минимум. Если крыша скатная и труба находится рядом с коньком, расстояние может быть меньше, но не менее 30 см.
Защита стены за печью
Если печь стоит рядом со стеной, стену нужно защитить. Используйте лист из нержавейки толщиной 0,5 мм или минерит. Между листом и стеной должна быть воздушная прослойка 2-3 см для циркуляции воздуха.
Частые вопросы о сборке сэндвич-трубы в бане (FAQ)
Можно ли собирать сэндвич-трубу самостоятельно?
Да, можно. Это не требует специальных навыков, только внимательность и соблюдение инструкций. Главное - понимать принципы безопасности и не игнорировать требования СНиП.
Чем герметизировать стыки?
Только специальным высокотемпературным герметиком, выдерживающим температуры до 1500°C. Это герметики на основе силиката или керамики. Обычный силиконовый герметик разрушится при первой же топке.
Что делать с конденсатом?
Установить конденсатосборник на самом нижнем участке трубы. Это тройник с резервуаром для сбора воды. К нему же подключается ревизия для чистки.
Как часто проверять дымоход?
Рекомендуется осмотр перед началом отопительного сезона и чистка 2 раза в год: в начале сезона и в конце. Если баня топится часто, чистку нужно проводить чаще.
Почему труба потеет снаружи?
Конденсат на внешней поверхности образуется, если труба недостаточно утеплена или если в помещении очень холодно. Это нормально в переходные периоды (осень, весна). Если это происходит постоянно, проверьте толщину утеплителя.
Можно ли использовать трубу диаметром больше, чем выход печи?
Нежелательно. Больший диаметр означает более слабую тягу и потери тепла. Если выход печи 115 мм, используйте трубу 115 мм. Переходник используется только для подключения к печи, а основная труба должна быть одного размера.
Заключение: доверьте установку профессионалам и защитите свою баню
Сэндвич-труба - это не просто деталь, это система безопасности вашей бани. Даже мелкие ошибки при её сборке могут привести к утечкам угарного газа, перегреву деревянных конструкций и, в худшем случае, к пожару.
Если вы уверены в своих навыках и готовы потратить время на изучение всех нюансов, собирайте сами. Но если у вас есть сомнения, лучше доверить эту работу специалистам. Правильно собранная система прослужит 15-20 лет без проблем, а неправильная потребует переделки через год-два.
Мы помогаем владельцам выбрать материалы, рассчитать диаметр трубы в соответствии с мощностью печи и выполнить установку под ключ. При монтаже мы используем только сертифицированные материалы и проверяем каждый стык. Расскажите нам о вашей бане, и мы подберём оптимальное решение для вашего случая - с учётом бюджета, размера помещения и особенностей участка.
Безопасность - это не роскошь, это основа. Позвоните нам, и мы убедимся, что ваша баня будет греть вас долгие годы без риска.
