Два способа монтажа: через стену или через крышу - что выбрать?

Когда устанавливаете дымоход в бане, встаёт выбор между двумя принципиально разными подходами. У каждого свои плюсы и ловушки. Выбор зависит от геометрии здания, наличия чердака и требований к безопасности.

Наружный монтаж сквозь стену - основная труба идёт снаружи бани. От печи отходит горизонтальный участок (не более 1 метра), потом труба выходит через стену и поднимается вверх по фасаду.

Плюсы: - Риск возгорания внутри здания ниже: горячая труба находится снаружи. - Сборка проще: не нужно прокладывать трубу через потолок и кровлю, согласовывать проходы с кровельной конструкцией. - Ремонт и обслуживание доступны без лестниц и чердака.

Минус один, но серьёзный: в холодное время года на наружной трубе образуется конденсат. Влага стекает вниз, скапливается в нижней части дымохода. Если не предусмотрен конденсатник (сборник для слива), вода просачивается обратно в печь. Это портит кирпич и разрушает стальные части. Поэтому наружный дымоход обязательно утепляют и ставят конденсатник с краником для слива.

Внутренняя установка через крышу - труба проходит через потолок парилки, чердак (если есть) и выходит через кровлю. Дымоход находится в тепле, поэтому конденсата на стенках почти не бывает. Часть тепла остаётся в помещении и дополнительно обогревает парную. Это экономит топливо в холодный сезон.

Но монтаж сложнее. Нужно точно рассчитать место прохода через потолок, правильно изолировать проход (иначе возгорание деревянных конструкций), согласовать проход с кровельной конструкцией. Если крыша скатная, нужна специальная кровельная проходка, которая герметизирует место выхода трубы. При неправильной установке в чердак затекает вода. Кроме того, если внутренняя труба повреждается (например, при неправильной чистке), дым может просочиться в помещение.

Критерии выбора:

• Наличие чердака. Если чердака нет или он совсем маленький, внутренний монтаж затруднён. Наружный в этом случае проще и безопаснее.
• Требования к обогреву. Хотите максимально использовать тепло печи - выбирайте внутренний дымоход. Если парная достаточно тёплая и важнее безопасность - наружный.
• Бюджет. Наружный монтаж дешевле: меньше материалов для изоляции, проще монтаж. Внутренний требует больше затрат на качественную изоляцию проходов и кровельную проходку.
• Доступность для обслуживания. Наружный дымоход проще чистить. Внутренний требует доступа на чердак и крышу.

На практике для небольших бань чаще выбирают наружный монтаж. Например, в бане 3×4 метра без чердака внутренний дымоход пришлось бы вести через парилку и кровлю с двумя проходками - это дороже и сложнее, чем вывести трубу через стену. Для крупных бань с чердаком и хорошей теплоизоляцией оправдан внутренний.

5 главных правил безопасности при установке дымохода

Безопасность дымохода в бане - не теория. Неправильный монтаж приводит к возгораниям, задымлению парной, отравлению угарным газом. Вот пять правил, которые нельзя нарушать.

Правило 1: изоляция мест прохода трубы через стены и перекрытия

Когда горячая труба проходит через деревянное перекрытие или стену, дерево рядом нагревается. Если расстояние от стенки трубы до дерева меньше 25 сантиметров, древесина начинает обугливаться при температурах выше 65 градусов. При длительном нагреве дерево может воспламениться.

Поэтому проход изолируют негорючим материалом. Рекомендуемый вариант - базальтовая вата (толщина 50 мм) или керамическое волокно: они выдерживают нагрев до 1000 градусов и не поддерживают горение. Вату укладывают вокруг трубы, затем весь пакет закрывают листом нержавеющей стали или алюминиевой фольги. После изоляции расстояние между трубой и деревом должно быть не менее 25 сантиметров - это минимальный зазор, при котором дерево не обугливается.

Некоторые хозяева экономят и используют обычный кирпич или асбест. Кирпич впитывает влагу, асбест при нагреве выделяет вредные вещества. Ни то ни другое не даёт надёжной защиты.

Правило 2: количество поворотов не более трёх

Каждый поворот дымохода - препятствие для потока дыма. Если поворотов слишком много, тяга падает, дым скапливается в трубе, и часть его просачивается обратно в помещение. В местах поворотов скапливаются сажа и конденсат, что ведёт к засорам.

Стандартное правило: поворотов не более трёх, углы - не менее 45 градусов (лучше 60). Если нужно обогнуть препятствие, используйте два плавных поворота по 45 градусов, а не один резкий под 90.

Правило 3: горизонтальный участок не более 1 метра

От выхода печи до начала вертикального участка дымохода расстояние не должно превышать 1 метра. Если больше, тяга резко падает. Дым движется медленнее, в горизонтальной трубе скапливается конденсат, и со временем труба забивается сажей.

На одном объекте пришлось переделывать весь дымоход: хозяин решил провести трубу через всю парилку, чтобы обогреть помещение. Горизонтальный участок получился 2,5 метра. Результат: при топке дым шёл в помещение, печь плохо тянула. Пришлось переносить печь ближе к месту выхода трубы.

Правило 4: высота дымохода не менее 4,5 метра

Естественная тяга создаётся разницей давления и температуры между печью и атмосферой. Чем выше труба, тем лучше тяга. Минимальная высота для стабильной работы - 4,5 метра от уровня колосника печи до верхнего среза трубы.

Если баня низкая или печь установлена высоко, высота дымохода может быть меньше. Тогда проверьте тягу при первой топке. Если дым идёт в помещение, придётся либо поднимать трубу, либо устанавливать дефлектор (специальный колпак, усиливающий тягу). Дефлектор помогает, но это не панацея.

Правило 5: сборка дымохода «по конденсату»

Это правило часто нарушают, потому что оно кажется противоинтуитивным. Когда собираете сэндвич-трубы (двустенные трубы с изоляцией), каждая верхняя секция должна вставляться в нижнюю, а не наоборот. Почему? Конденсат, который образуется на внутренней стенке трубы, должен стекать вниз, а не просачиваться наружу.

Если собрать «наоборот» (нижняя вставляется в верхнюю), конденсат скапливается в стыках и просачивается между слоями трубы. Это приводит к коррозии, разрушению изоляции и протечкам.

Правильная сборка дымохода - основа безопасности. Если не уверены в своих силах, доверьте монтаж профессионалам. Проконсультируйтесь с нашими специалистами по установке дымохода - они помогут выбрать решение для вашей бани.

Пошаговая инструкция: как собрать дымоход из нержавейки внутри бани

Если решили устанавливать дымоход самостоятельно, вот порядок действий. Инструкция рассчитана на внутренний монтаж через крышу: наружный проще и не требует столько согласований.

Шаг 1: выбрать место для печи

Печь может стоять в парилке или в предбаннике. Если используется печь с тоннельной конструкцией (топка в предбаннике, теплоёмкая часть - в парилке), дымоход может идти из предбанника. Если печь обычная, она должна быть в парилке, и дымоход идёт оттуда.

Место выбирайте так, чтобы дымоход шёл максимально вертикально. Если печь стоит далеко от места выхода через крышу, горизонтальный участок получится длинным, и это испортит тягу.

Шаг 2: уложить огнеупорный изоляционный лист под печь

Под печь положите лист из огнеупорного материала: керамическая плитка, базальтовая вата в металлическом каркасе или минеритовая плита (толщина 10 мм). Лист должен выступать за пределы печи на 50 сантиметров со всех сторон. Это защитит деревянный пол от возгорания.

Шаг 3: подсоединить одностенную трубу к патрубку печи

От печи идёт патрубок (выход для дыма). К нему подсоединяется одностенная труба из нержавеющей стали. Одностенная труба используется только на этом участке: здесь температура высокая, и конденсат образуется в меньшем объёме.

Соединение делается через переходник, который подходит по диаметру. Диаметр трубы должен соответствовать диаметру патрубка печи - обычно это 100, 115 или 150 миллиметров. Если диаметр меньше, тяга упадёт. Если больше, в трубе будут застойные зоны, где скапливается сажа.

Шаг 4: установить шибер и бак для горячей воды, затем подключить сэндвич-трубы

После одностенного участка (обычно 30-50 сантиметров от печи) устанавливается шибер - задвижка, которая позволяет регулировать тягу и перекрывать дымоход, когда печь не топится. Шибер устанавливается горизонтально.

Если хотите использовать горячую воду в бане, после шибера можно установить бак для воды. Бак подключается через переходник и располагается так, чтобы дымоход проходил через него. Вода нагревается от горячих газов в трубе.

После бака (или сразу после шибера, если бака нет) устанавливаются сэндвич-трубы - двустенные трубы с теплоизоляцией между слоями. Они используются для всего остального участка дымохода.

Сэндвич-трубы собирайте «по конденсату» - как описано в правиле 5 выше. Стыки герметизируются высокотемпературным герметиком или стягиваются специальными хомутами.

Шаг 5: определить места прохода и изолировать их

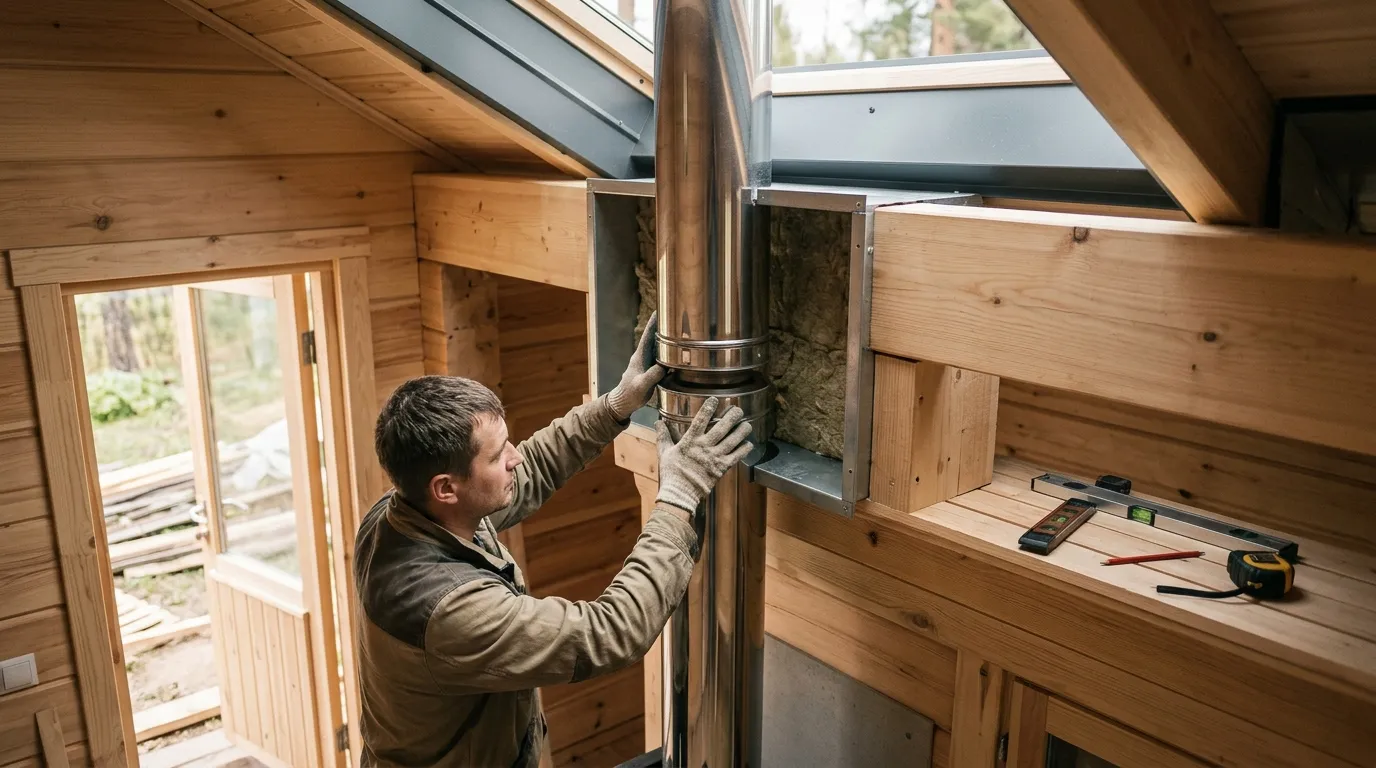

Перед тем как собирать дымоход дальше, определите, где труба будет проходить через потолок и кровлю. Поднимитесь на чердак и отметьте место выхода трубы. Убедитесь, что труба не попадёт на стропила или другие конструктивные элементы крыши.

В потолке вырежьте отверстие, диаметр которого на 5-7 сантиметров больше диаметра трубы. Вокруг отверстия уложите базальтовую вату толщиной 50 миллиметров. Затем установите потолочную проходку - металлическое кольцо, которое герметизирует проход и защищает изоляцию.

На крыше место прохода герметизируется кровельной проходкой. Это специальный элемент, который подходит под угол вашей крыши и герметизирует место выхода трубы. Проходка крепится к кровле и герметизируется кровельным герметиком.

После этого собирайте дымоход дальше, поднимая трубу вверх. Верхний срез трубы должен быть выше конька крыши минимум на 50 сантиметров. Если крыша плоская, труба должна возвышаться над ней на 1,5 метра.

На верхний срез трубы установите дефлектор или колпак, который защитит дымоход от осадков и птиц.

Типичные ошибки при монтаже дымохода в бане

Когда смотришь на то, как люди устанавливают дымоходы, видишь одни и те же ошибки. Они кажутся мелочью, но приводят к серьёзным проблемам.

Ошибка 1: использование неподходящих материалов

Асбестовые трубы встречаются в старых банях. При нагреве выше 300 градусов асбест начинает разрушаться и выделять вредные вещества. Кроме того, асбест хрупкий, и при малейшем механическом воздействии (например, при чистке) он раскалывается.

Оцинкованная сталь тоже не подходит. Цинковое покрытие при температуре выше 200 градусов испаряется, и остаётся голая сталь, которая быстро ржавеет.

Правильный выбор - нержавеющая сталь (марка 304 или 316) или сэндвич-трубы из нержавейки. Нержавейка выдерживает температуры до 700 градусов, не ржавеет и служит 15-20 лет.

Ошибка 2: экономия на изоляции проходов

Некоторые хозяева просто вырезают отверстие в потолке и пропускают трубу, не изолируя проход. Дерево рядом с горячей трубой нагревается, и через несколько лет может начаться возгорание. Это происходит не сразу: дерево обугливается медленно, но риск реален.

Правильная изоляция стоит недорого (базальтовая вата, проходка), но спасает от пожара. Не экономьте на этом. Подробнее о том, как правильно изолировать проход, - в правиле 1 из «5 главных правил безопасности».

Ошибка 3: слишком много поворотов или длинный горизонтальный участок

Если дымоход имеет 4-5 поворотов или горизонтальный участок длиннее 1,5 метра, тяга упадёт. При первой топке заметите, что дым идёт в помещение или печь плохо разгорается. Переделывать дымоход потом дорого и сложно.

Планируйте маршрут трубы так, чтобы было минимум поворотов и минимум горизонтальных участков. Ограничения по количеству поворотов и длине горизонтального участка - в правилах 2 и 3 из «5 главных правил безопасности».

Ошибка 4: неправильная сборка трубы

Если собрать трубы «наоборот» (нижняя вставляется в верхнюю), конденсат будет просачиваться между слоями. Это приводит к коррозии и разрушению изоляции. Через год-два такой дымоход начинает протекать.

При сборке всегда проверяйте, что верхняя труба вставляется в нижнюю - подробнее об этом в правиле 5 из «5 главных правил безопасности».

Ошибка 5: труба ниже 4,5 метра

Был случай: хозяин бани 2,5 метра высотой установил печь на подставку, чтобы сэкономить на трубе. Дымоход получился 3,8 метра. В мороз -25 градусов тяга пропадала, дым шёл в парилку. Пришлось наращивать трубу до 4,5 метра - проблема ушла.

Если по конструкции бани высота получается меньше, нужно либо поднимать печь (если позволяет конструкция), либо использовать дефлектор для усиления тяги. О минимальной высоте дымохода - в правиле 4 из «5 главных правил безопасности».

Почему высота и диаметр дымохода имеют решающее значение?

Высота и диаметр дымохода - не просто параметры. Они определяют, будет ли печь работать нормально или дым пойдёт в помещение.

Высота и естественная тяга

Естественная тяга создаётся разницей плотности горячего воздуха внутри трубы и холодного воздуха снаружи. Горячий воздух легче, он поднимается вверх и создаёт разрежение внизу трубы. Это разрежение втягивает дым из печи в трубу.

Чем выше труба, тем больше разница давления и тем сильнее тяга. Минимальная высота 4,5 метра обеспечивает достаточную тягу для стабильной работы печи - подробнее об этом в правиле 4 из «5 главных правил безопасности». Если высота меньше, тяга может быть недостаточной, особенно в тёплую погоду или при слабом ветре.

Диаметр и сечение

Диаметр трубы должен соответствовать выходному патрубку печи. Если диаметр меньше, дым не может свободно выходить из печи, и тяга падает. Если диаметр больше, в трубе создаются застойные зоны, где скапливаются сажа и конденсат.

Стандартные диаметры для бань: 100, 115, 150 миллиметров. Для небольших печей (до 20 кВт) подходит диаметр 100-115 мм. Для мощных печей нужен диаметр 150 мм или больше.

Если не знаете диаметр патрубка печи, посмотрите в паспорте печи или измерьте диаметр выхода.

Эффект обратной тяги

Обратная тяга - это когда дым идёт не вверх, а вниз в помещение. Это происходит, когда давление внутри бани выше, чем давление в дымоходе. Причины:

• Слишком короткий дымоход (менее 4,5 метра)
• Слишком большой диаметр трубы
• Слишком много поворотов или длинный горизонтальный участок
• Сильный ветер

Что сделать, если столкнулись с обратной тягой:

• Проверьте высоту трубы: если меньше 4,5 метра - нарастите её.
• Убедитесь, что диаметр трубы соответствует патрубку печи.
• Уменьшите количество поворотов, если их больше трёх.
• Установите дефлектор - он стабилизирует тягу при сильном ветре.
• Перед первой топкой прогрейте трубу: сожгите немного бумаги через прочистную дверцу, чтобы тёплый воздух начал подниматься и запустил тягу.
