Почему неправильная разделка дымохода - причина 70% пожаров в банях

Мы видели это не раз: баня сгорает не из-за неисправной печи, а потому что никто толком не разобрался с тем, как вывести трубу в потолке бани. По статистике МЧС, большинство пожаров в банях начинаются именно в зоне прохода дымохода через перекрытие. Древесина, которая находится рядом с трубой, начинает медленно тлеть - процесс может идти неделями, а вы этого не замечаете. Потом однажды происходит вспышка, и спасать уже нечего.

Причина проста: люди недооценивают температуру дымовых газов. Если труба одностенная, на выходе из печи газы могут быть 300–400 °C. Даже через 30 см от трубы дерево начинает обугливаться при температуре выше 150 °C. А если вы экономили на монтаже и положили рядом обычную минвату без защиты, она впитает влагу, слежится, и её теплоизолирующие свойства упадут в ноль.

Правильный узел прохода трубы - это не просто красивое оформление. Это ваша защита от пожара, даже если печь самая качественная и установлена идеально. Мы всегда начинаем проектирование бани с расчёта именно этого узла, потому что ошибка здесь критична.

Если вы уже выбрали печь и планируете монтаж дымохода, важно понять точные требования к разделке. Проконсультируйтесь с нашими мастерами о правильном выводе трубы - мы подберём решение под вашу конкретную печь и потолок.

Какие противопожарные расстояния и нормы нужно соблюдать при выводе трубы

В СНиП и СП есть чёткие цифры, и они отличаются в зависимости от того, как вы изолируете трубу.

Если труба одностенная (обычная стальная): минимальное расстояние до деревянных конструкций - 380 мм. Это больше, чем думают многие. Потолок в бане часто тонкий, и 380 мм - это почти половина толщины перекрытия.

Если труба защищена экраном или обложена кирпичом: расстояние можно сократить до 130 мм.

Если вы используете сэндвич-трубу (стальная труба с базальтовой ватой внутри): расстояние сокращается до 200 мм благодаря хорошей теплоизоляции.

Но это только половина истории. Важно понять, что температура дымовых газов падает по мере подъёма трубы. На выходе из печи - 300–400 °C, на уровне потолка - уже 150–200 °C, выше потолка - ещё меньше. Именно поэтому многие мастера используют комбинированный подход: до потолка - обычная сталь с хорошей разделкой, выше потолка - сэндвич.

Обязательный элемент - потолочно-проходной короб (его ещё называют разделкой). Это не просто дырка в потолке. Это короб, внутри которого: - базальтовая изоляция или керамический вкладыш (толщина минимум 50 мм со всех сторон); - воздушный зазор для циркуляции; - герметичное уплотнение.

Старые мастера использовали глиняный замок - смесь глины и песка. Это работает, но современные материалы надёжнее: базальтовый картон, керамические плиты, специальные огнезащитные герметики.

5 ошибок при монтаже потолочно-проходного узла, которые совершают 90% новичков

Ошибка №1: соединение труб внутри перекрытия. Вы не должны стыковать две части трубы прямо в потолке. Соединение должно быть либо ниже потолка, либо выше, но не в самом узле прохода. Почему? Потому что стык - это слабое место, там может быть течь, туда попадает конденсат, и вся система теряет герметичность.

Ошибка №2: жесткое крепление дымохода к потолку. Многие крепят трубу хомутами прямо к деревянному потолку. При нагреве труба расширяется (линейное расширение стали - около 1 см на метр при нагреве на 100 °C). Если она зажата жёстко, возникают напряжения, деформация, и в итоге нарушается герметичность узла. Труба должна иметь возможность двигаться.

Ошибка №3: использование обычной минваты без фольги. Минвата - хороший материал, но только если она защищена от влаги. В бане влажность высокая, минвата впитывает воду, слеживается, и её R-value (коэффициент теплоизоляции) падает на 30–50%. Используйте только материалы с фольгированным слоем или базальтовый картон.

Ошибка №4: слишком большой вырез под короб без огнезащитной пропитки. Если вы вырезали в потолке дыру больше, чем нужно, и не обработали края антипиреном, дерево в этой зоне будет нагреваться. Даже если температура невысокая, со временем дерево теряет влагу, становится хрупким и легче воспламеняется.

Ошибка №5: экономия на сэндвич-трубе и установка одностенной трубы в переходном узле. Некоторые ставят обычную стальную трубу через потолок, думая, что изоляция в коробе её защитит. Это не так. Сэндвич-труба работает как единая система, и её эффективность намного выше.

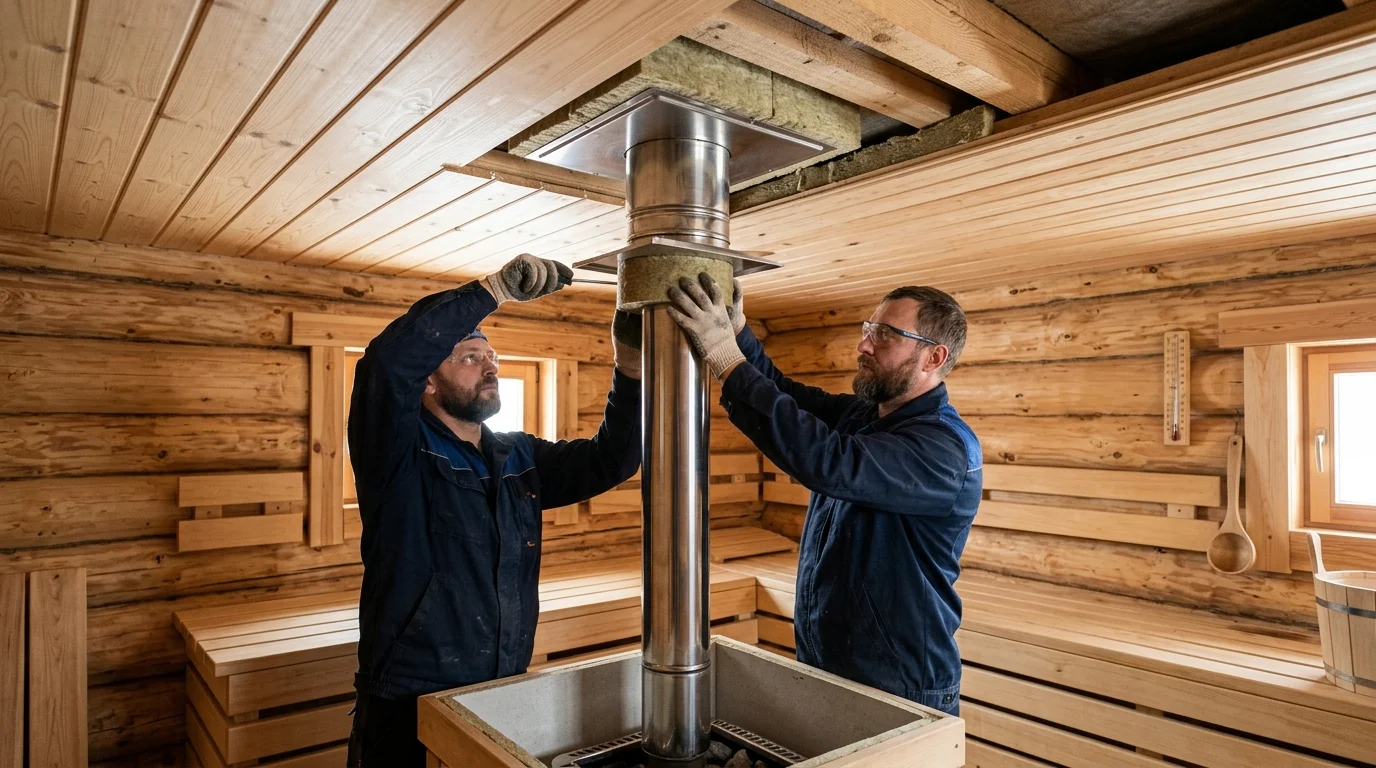

Пошаговая инструкция: как правильно вывести трубу в потолке бани своими руками

Шаг 1: Разметка потолка по уровню и отвесу.

От центра печи (от центра выхода трубы) проведите вертикальную линию строго вверх. Используйте отвес или лазерный уровень. На потолке отметьте центр будущего отверстия. Это критично - если смещение хотя бы на 5 см, труба будет идти не вертикально, и это нарушит тягу.

Шаг 2: Устройство короба с учётом запаса на изоляцию.

Вырежьте в потолке квадратное отверстие размером, который позволит разместить: - трубу (например, диаметр 150 мм); - изоляцию вокруг неё (минимум 50 мм со всех сторон); - воздушный зазор для циркуляции (10–20 мм).

Итого: если труба 150 мм, отверстие должно быть минимум 250×250 мм. Края отверстия обработайте антипиреном.

Шаг 3: Установка термоизолирующего слоя.

Вариант 1 (классический): на дно короба положите слой базальтового картона толщиной 50 мм, затем установите гильзу (керамическую трубу или металлический цилиндр чуть большего диаметра, чем ваша труба), заполните зазор вокруг гильзы базальтовой ватой с фольгой или керамическими волокнами.

Вариант 2 (современный): используйте готовый потолочно-проходной узел с керамическим вкладышем и встроенной изоляцией. Это дороже, но надёжнее.

Шаг 4: Проход трубы через короб.

Если вы используете сэндвич-трубу, она должна входить в гильзу с зазором 10–20 мм. Этот зазор нужен для теплового расширения. Не зажимайте трубу хомутами в этой зоне. Фиксируйте трубу только выше потолка или ниже, но не в самом узле.

Если используете одностенную трубу, проведите её через гильзу и убедитесь, что она не касается краёв. Все щели заполните базальтовой ватой или керамическим волокном.

Шаг 5: Герметизация стыков и финишная обработка.

Все стыки между трубой и гильзой, между гильзой и коробом герметизируйте термостойким герметиком (выдерживает до 1200 °C). Используйте металлические хомуты для дополнительной фиксации выше и ниже узла. Сверху и снизу установите декоративные кожухи, которые скроют короб и защитят изоляцию от влаги и механических повреждений.

Сэндвич-труба или обычная: выбираем материал дымохода для безопасной эксплуатации

Три основных варианта:

Одностенная стальная труба. Дешевая, простая в монтаже, но требует большого расстояния до горючих конструкций (380 мм). Быстро охлаждается, что может привести к конденсату. Для бани - субоптимальный вариант.

Кирпичная труба. Классика, красиво смотрится, долговечна. Но тяжелая, требует усиленного фундамента, дорогая в монтаже. Для небольших бань неэкономична.

Сэндвич-труба (двустенная с изоляцией). Стальная труба снаружи, базальтовая вата (или керамика) внутри, стальная труба внутри. Позволяет сократить расстояние до деревянных конструкций с 380 мм до 200 мм. Лучше держит тепло, меньше конденсата. Стоит дороже, чем одностенная, но дешевле, чем кирпич.

Почему сэндвич эффективнее? Потому что внутренний слой изоляции работает в обе стороны: не даёт дымовым газам охлаждаться (улучшает тягу) и не даёт теплу уходить наружу (защищает потолок).

Наша рекомендация для большинства бань: комбинированный подход. От печи до потолка - одностенная сталь (она дешевле и достаточна, потому что температура газов высокая). От потолка и выше - сэндвич (здесь газы уже остыли, и нужна защита от конденсата и холода). Переход между ними должен быть ниже потолка или выше, но не в самом узле.

При выборе сэндвич-трубы обратите внимание на: - Толщину внешней стали: минимум 0,5 мм (лучше 0,8 мм); - Плотность базальтовой ваты: не менее 80–100 кг/м³; - Температурный класс ваты: для бани нужна вата, выдерживающая минимум 600 °C.

Дешёвые трубы часто используют вату низкого качества, которая быстро слеживается.

Как вывести трубу в потолке бани без переделок: опыт наших мастеров

Когда мы проектируем баню, расчёт узла прохода трубы - один из первых этапов. Это не второстепенная деталь, которую можно решить потом. Это основа всей системы дымоудаления.

Мы обычно предлагаем готовые потолочно-проходные узлы с гарантией. Почему? Потому что они уже протестированы, размеры точные, и вероятность ошибки минимальна. Вместо того чтобы собирать узел из отдельных материалов на месте (что требует опыта и точности), вы получаете готовое решение, которое просто вставляется в отверстие в потолке.

Параллельно мы подбираем диаметр трубы и мощность печи под площадь парилки. Если труба слишком тонкая, тяга будет слабой, и дым будет валить в парилку. Если слишком толстая, газы остынут ещё до потолка, и будет конденсат. Для стандартной парилки 4×3 м обычно достаточно трубы диаметром 150 мм.

Перед первой топкой мы всегда проверяем герметичность узла. Для этого есть простой способ: включаем печь, закрываем дверь парилки и смотрим, нет ли дыма снаружи потолка. Если видны следы дыма или запах, значит, есть утечка, и её нужно закрыть.

Честный совет: если вы строите баню впервые, вывод трубы в потолке лучше доверить профессионалам. Это сэкономит вам нервы и деньги на переделки. Особенно это касается мобильных бань и бочек, где пространство ограничено и каждый сантиметр на счету.

Если вы уже начали строительство или планируете баню на своём участке, свяжитесь с нами для консультации по монтажу дымохода - мы подберём оптимальное решение под ваш бюджет и конкретные условия.

FAQ: частые вопросы о выводе трубы в потолке бани

Можно ли вывести трубу в потолке без разделки, если потолок защищен кровельным железом?

Нет. Железо не защищает от тепла, оно его проводит. Разделка нужна в любом случае. Железо может даже усугубить ситуацию, потому что создаёт дополнительный слой, который нагревается и передаёт тепло дереву.

Что делать, если труба проходит рядом с балкой перекрытия?

Лучше переместить трубу так, чтобы она проходила между балками. Если это невозможно, расстояние от трубы до балки должно быть не менее 380 мм (для одностенной) или 200 мм (для сэндвича). Балку нужно обернуть теплоизоляцией или установить защитный экран.

Какой длины должна быть зона сэндвича до потолка?

Минимум 50–70 см. Это расстояние нужно, чтобы газы остыли до безопасной температуры и чтобы было место для герметизации узла прохода.

Как проверить, что узел прохода сделан правильно перед первой топкой?

Включите печь на полную мощность, закройте дверь парилки и посмотрите, нет ли дыма снаружи потолка. Если потолок в чердаке или на улице, проверьте, нет ли запаха дыма и видимого дымка. Можно также приложить руку к потолку вокруг трубы - он не должен быть горячим на ощупь.

Сколько стоит профессиональный вывод трубы под ключ и что входит в цену?

Это зависит от диаметра трубы, типа материалов и сложности монтажа. В среднем: готовый потолочно-проходной узел (150 мм) - 3–5 тысяч рублей, работа по монтажу - 2–4 тысячи. Если добавить сэндвич-трубу, герметики и финишную обработку, итоговая стоимость узла обычно составляет 8–15 тысяч рублей. Это инвестиция в безопасность, которая окупается спокойствием и отсутствием проблем с пожаром.
