Почему крепление дымохода в бане - вопрос жизни и пожарной безопасности
Неправильно закреплённый дымоход в бане - не эстетическая проблема. Это риск, который за считанные минуты может привести к трагедии.
Слабое крепление создаёт три опасности. Первая: труба раскачивается на ветру и вибрирует от работающей печи, со временем повреждаются швы и стыки. Вторая: конструкция обрушивается на людей в парной или рядом с баней. Третья - самая коварная: в микротрещинах соединений появляется утечка угарного газа, и люди травятся, не понимая, что происходит.
По данным пожарной инспекции, 60% пожаров в банях связаны с неправильным монтажом дымохода. Причины - редкие крепления, отсутствие противопожарной разделки при проходе через потолок или неподходящий крепёж.
Крепление дымохода в деревянной бане радикально отличается от городского многоквартирного дома. В доме конструкция работает в стабильных условиях. В бане труба испытывает экстремальные температурные колебания - за минуту прогревается с 20°C до 500°C, потом остывает. Металл расширяется, печь создаёт вибрации, ветер давит на открытую крышу. Деревянные стены тоже расширяются и сжимаются при изменении влажности. Всё это требует особого подхода к выбору крепежа и расстояниям между креплениями.
Виды дымоходов и их особенности при закреплении
Не все дымоходы крепятся одинаково. Вес, материал и конструкция определяют, какой крепёж нужен и как часто его ставить.
Сэндвич-трубы - стальная труба в изоляции и защитной оболочке. Они лёгкие (3–5 кг на метр в зависимости от диаметра), но требуют частых креплений из-за вибраций. Их ставят в большинстве современных бань: они безопасны, не требуют толстых стен и хорошо работают при перепадах температур.
Одностенные трубы из нержавеющей или чёрной стали тяжелее (до 8 кг на метр), но прямые и жёсткие. Их крепят реже, но креплениям нужна большая несущая способность. В банях такие трубы используют редко из-за требований по изоляции и противопожарной защите.
Кирпичные дымоходы - самые тяжёлые. Один метр кладки весит 200–300 кг. Их не «крепят» в обычном смысле: они опираются на фундамент печи, а при проходе через потолок требуют мощного усиления конструкции дома.
При выборе крепежа учитывайте не только вес трубы, но и её длину. Длинный дымоход работает как рычаг: ветер создаёт боковую нагрузку на верхний конец, и она передаётся на крепления. Для трубы высотой 5 метров ветровая нагрузка достигает 100–150 кг на верхний хомут.
Крепление к деревянным стенам имеет свою специфику. Дерево мягче кирпича и бетона, поэтому обычные дюбели и анкеры здесь слабы. Нужны мощные болты, вкручиваемые прямо в стену, или специальные анкеры для дерева с широкой шайбой. Дерево со временем усыхает, крепления ослабевают. Поэтому первый раз крепёж подтягивают через месяц после установки, потом - раз в год.
Как выбрать крепёж для трубы дымохода: обзор хомутов и кронштейнов
Крепёж для дымохода - не просто болт и гайка. Это деталь, которая выдерживает высокие температуры, вибрации и вес трубы.
Хомуты (стяжные ленты) охватывают трубу с четырёх сторон и прижимают её к стене кронштейном. Они бывают диаметром от 80 до 250 мм. Хомут должен точно подходить к диаметру трубы. Слишком свободный не будет держать трубу, слишком тесный деформирует её при тепловом расширении.
Кронштейны - L-образные или U-образные скобы, которые крепятся к стене и поддерживают хомут. Они бывают разной грузоподъёмности. Для сэндвич-трубы диаметром 150 мм высотой 5 метров нужны кронштейны, выдерживающие не менее 50–70 кг.
Уголки и распорки используют для дополнительного усиления в местах с высокой нагрузкой - при проходе через потолок или на высоте более 3 метров.
Материал крепежа критичен. Обычная оцинкованная сталь при температуре выше 200°C теряет защитное покрытие и начинает ржаветь. Нержавеющая сталь марок 304 или 316 выдерживает до 600°C и не корродирует. Это дороже, но для бани - единственный правильный выбор.
Частая ошибка - выбирать крепёж по внешнему виду, а не по характеристикам. На рынке много дешёвого крепежа, который выглядит как нержавейка, но на самом деле это оцинкованная сталь с тонким слоем хрома. Через год-два такой хомут ржавеет и ослабляется.
Правильный выбор крепежа - основа безопасности. Если не уверены в материалах и расчётах нагрузок, лучше доверить монтаж специалистам. Обсудите проект дымохода с нашей командой - учтём размер печи, высоту трубы и особенности вашей бани.
Пошаговая инструкция: как закрепить трубу дымохода в бане своими руками
Если решили монтировать дымоход самостоятельно, следуйте алгоритму. Каждый шаг важен, пропускать их нельзя.
Шаг 1: разметка и проверка вертикальности
Отметьте на стене карандашом вертикальную линию, по которой пойдёт дымоход. Используйте отвес или лазерный уровень - это критично. Отклонение на 5 см на высоте 5 метров создаст дополнительную нагрузку на крепления.
Определите места установки хомутов. Для сэндвич-труб расстояние между ними - не более 1 метра. Отметьте точки на стене.
Шаг 2: установка стартовых креплений и опоры
Первый хомут ставьте как можно ближе к печи или к месту выхода трубы из бани. Если труба выходит из кровли, первое крепление - не ниже 30–50 см от кровли (внутри помещения).
Установите кронштейны в отмеченных точках. Сверлите отверстия сверлом по дереву или по кирпичу в зависимости от материала. Диаметр отверстия - на 1 мм меньше диаметра болта. Вставьте болты с широкими шайбами и затяните гайки. Не перетягивайте: достаточно усилия, чтобы шайба слегка вдавилась в стену.

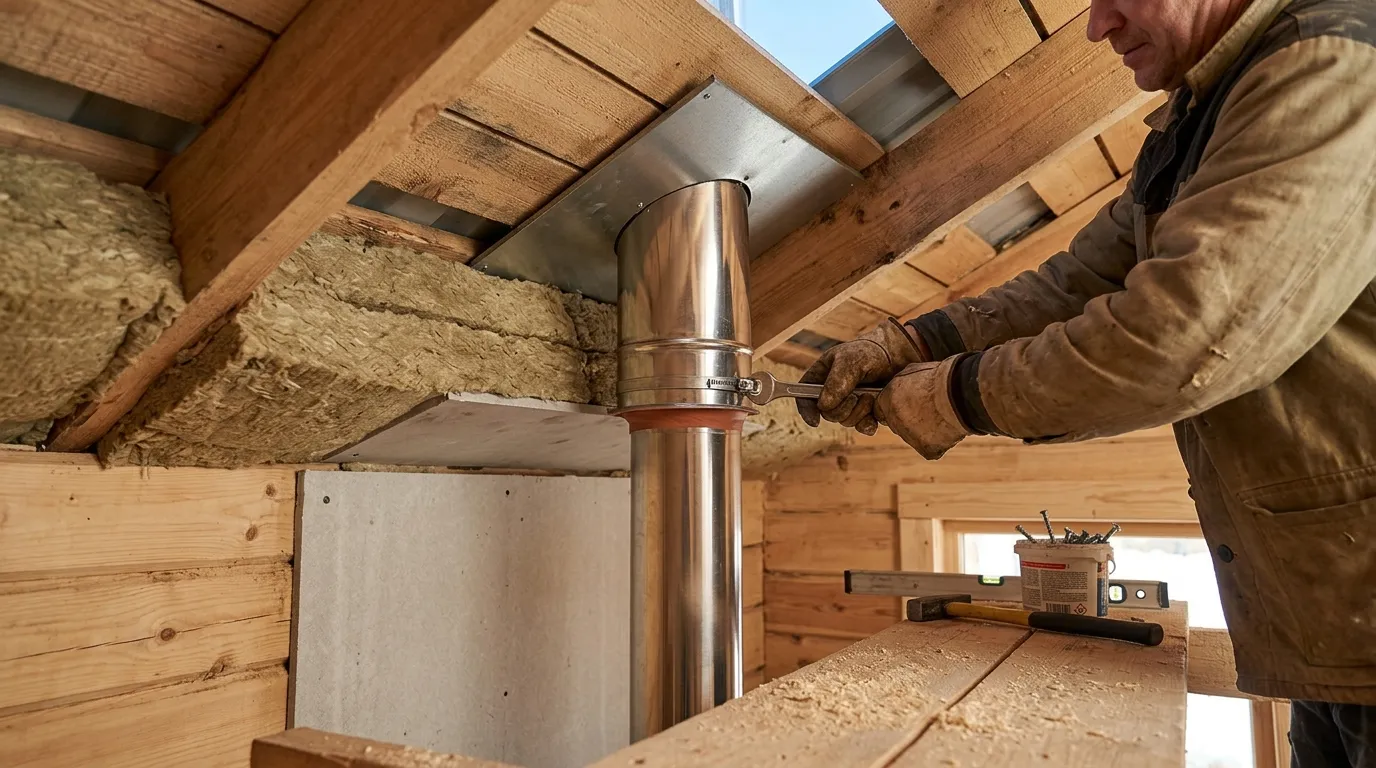

Шаг 3: монтаж труб и фиксация хомутами
Начните с нижней трубы. Вставьте её в стартовый хомут и затяните болты. Проверьте вертикальность уровнем. Затем установите следующую трубу, вставляя её в верхнюю часть нижней на глубину 5–10 см (в зависимости от диаметра).
При каждом соединении нанесите на внутреннюю часть верхней трубы термостойкий герметик. Это предотвратит протечки конденсата.
Установите хомут на каждую трубу, начиная со второй. Затяните так, чтобы он плотно прижимал трубу, но не деформировал её. Проверяйте вертикальность на каждом этапе.
Шаг 4: проверка зазоров и тепловой защиты
После установки проверьте расстояние от трубы до деревянных стен. Оно должно быть не менее 10 см для сэндвич-труб (у них уже есть изоляция) и не менее 25 см для одностенных.
Если расстояние меньше, установите теплозащитный экран из нержавеющей стали или асбестоцементного листа. Экран крепится на расстоянии 2–3 см от трубы, чтобы обеспечить циркуляцию воздуха.
Проверьте все болты и гайки - они должны быть затянуты, но не до деформации.
Нормы и правила монтажа: зазоры, расстояния и противопожарные разделки
Правила монтажа дымохода в России установлены в СНиП 41-01-2003 и СП 7.13130.2013. Их нужно соблюдать не потому, что так написано, а потому, что они написаны опытом пожарных.
Минимальные расстояния от трубы до горючих конструкций:
- от сэндвич-трубы до деревянной стены - не менее 10 см;
- от одностенной трубы до деревянной стены - не менее 25 см;
- от трубы до деревянного потолка в месте прохода - не менее 50 см.
Эти расстояния нужны, чтобы дерево не нагревалось выше 50–60°C, при которой оно начинает обугливаться.
Устройство разделки при проходе через перекрытие
Это самое опасное место: труба находится в непосредственной близости к деревянным конструкциям, и если что-то пойдёт не так, огонь может незаметно распространяться внутри потолка.
Противопожарная разделка - короб из нержавеющей стали, который охватывает трубу. Зазор между трубой и коробом заполняется негорючим материалом: базальтовой ватой, вермикулитом или асбестом (асбест токсичен, но в закрытом виде внутри разделки допускается). Сверху и снизу разделка закрывается крышками из нержавеющей стали.
Высота разделки - не менее 50 см (25 см выше потолка и 25 см ниже). Это обеспечивает достаточное охлаждение трубы.
Требования к креплениям
Каждый хомут закрепляется на стене болтами диаметром не менее 8 мм. Болты вкручиваются в анкеры (для деревянной стены) или в дюбели (для кирпичной). Расстояние между креплениями - не более 1 метра для сэндвич-труб и не более 1,5 метра для жёстких одностенных труб.
На высоте более 3 метров от земли рекомендуется устанавливать дополнительные распорки, которые предотвращают раскачивание трубы при боковых нагрузках.
7 ошибок при закреплении дымохода в бане, которые приводят к пожару
Мы видели много случаев, когда неправильный монтаж дымохода обнаруживался только благодаря случайности - или после ЧП. Вот самые распространённые ошибки.
Ошибка 1: слишком редкие крепления
Самая частая ошибка. Люди думают: если труба лёгкая, хомут каждые 2–3 метра - нормально. Но даже лёгкая сэндвич-труба при ветре раскачивается как маятник, и каждое колебание - микротрещины в местах соединения. Через полгода-год такая труба начинает протекать конденсатом.
Правило простое: для сэндвич-трубы - хомут каждый метр, для одностенной - каждые 1,5 метра.
Ошибка 2: жёсткое крепление без учёта теплового расширения
Металл расширяется при нагреве. Стальная труба диаметром 150 мм при нагреве с 20°C до 500°C удлинится примерно на 15–20 мм на каждый метр. Если зажать трубу жёсткими хомутами, она не сможет расширяться и будет деформироваться или сдвигаться.
Хомуты должны быть затянуты плотно, но не с максимальным усилием. Должен оставаться люфт в несколько миллиметров. Для компенсации теплового расширения на трубах высотой более 3 метров устанавливают специальные компенсаторы (подвижные соединения).
Ошибка 3: использование обычных саморезов и ленты вместо термостойких материалов
Обычный саморез и крепёж из оцинкованной стали при температуре выше 200°C теряют прочность и начинают окисляться. Через год такой крепёж ржавеет и разрушается.
Нужно использовать болты из нержавеющей стали марки 304 или 316 с гайками и шайбами из того же материала. Да, это дороже на 30–50%, но работает 15–20 лет без проблем.
Ошибка 4: отсутствие усиления при проходе через потолок
Противопожарная разделка - не опциональный элемент, а обязательная защита. Если её нет, дерево потолка нагревается выше критической температуры, и может начаться пиролиз (самовозгорание дерева) даже без прямого контакта с огнём.
Разделка устанавливается с зазором в 2–3 см между трубой и стенками разделки, зазор заполняется базальтовой ватой или вермикулитом.
Ошибка 5: несоблюдение зазора между трубой и стеной
Если между трубой и деревянной стеной менее 10 см, дерево нагревается выше безопасного уровня. Особенно критично в местах, где два хомута расположены близко друг к другу и между ними образуется «карман» горячего воздуха.
Если расстояние меньше нормы, установите теплозащитный экран. Он отражает тепло и снижает температуру стены на 30–50%.
Ошибка 6: экономия на противопожарной разделке
На одном объекте пришлось переделывать всю конструкцию: хозяин поставил обычный короб вместо противопожарной разделки. Через два сезона дерево потолка под проходом потемнело и начало тлеть. Если бы это обнаружили на месяц позже, была бы беда.
Противопожарная разделка стоит 1500–3000 рублей в зависимости от диаметра. Это то, что спасает жизни.
Ошибка 7: крепление к неустойчивой конструкции
Иногда дымоход крепят к стене, которая сама по себе ненадёжна - например, к деревянной обшивке, которая крепится к каркасу. При ветре вся конструкция раскачивается, крепления ослабляются.
Перед установкой хомутов проверьте, насколько устойчива стена. Если она деревянная, крепления должны идти прямо в брус несущей стены, а не в обшивку. Если это невозможно, установите дополнительные распорки, которые опираются на фундамент или на крышу.
FAQ: частые вопросы о креплении дымохода в бане
Через какое расстояние ставить хомуты?
Для сэндвич-трубы - каждый метр высоты. Для одностенной стальной трубы - каждые 1,5 метра. Первый хомут всегда устанавливается как можно ближе к месту выхода трубы из печи или из помещения.
Можно ли использовать асбестовый картон для изоляции при проходе через потолок?
Асбест опасен при вдыхании пыли, но в закрытом виде внутри противопожарной разделки он допускается нормами. Однако лучше использовать базальтовую вату или вермикулит - они безопаснее и работают не хуже.
Нужно ли заземлять дымоход?
В стандартных случаях нет. Но если дымоход стоит на отдельно стоящей бане, которая не имеет общего заземления с домом, и рядом проходят линии электропередачи, рекомендуется установить молниеприёмник на верхушке трубы и провести заземление.
Как часто проверять крепления?
Первый раз - через месяц после установки (дерево усыхает, крепления могут ослабиться). Потом - раз в год перед началом отопительного сезона. Проверяйте болты и гайки на затяжку, осматривайте трубу на предмет деформаций и протечек.
Если баня топится часто, проверяйте крепления два раза в год - в начале и в конце сезона.
Правильный монтаж дымохода - не DIY-проект, если вы не уверены в расчётах и материалах. Неправильное крепление может привести к пожару или отравлению угарным газом. Доверьте установку дымохода профессионалам - рассчитаем нагрузки и выберем крепёж под вашу баню.
