Почему крепление трубы в бане нельзя делать без проходного узла
Сэндвич-труба нагревается до 200–300 °C. В месте прохода через деревянный брус без защиты дерево начинает тлеть уже через несколько месяцев постоянного использования бани. Сразу этого не видно: дымоход работает, тяга в норме, но внутри бруса идёт медленное окисление целлюлозы. Потом появляется запах гари, потом - задымление в парной, потом пожар.
Проходной узел собирается не просто так. Он состоит из трёх слоёв жёстких негорючих плит Rockwool FBS, внутреннего короба из огнеупорного силиката кальция и минеральной ваты, которая заполняет объём между трубой и коробом. Каждый слой работает на одну задачу: плиты держат форму и не дают теплу проникать в брус, силикат кальция формирует стабильный короб, минвата компенсирует тепловое расширение сэндвича при нагреве и охлаждении.
Обсадная коробка при этом не обязательна. Многие думают, что без металлического короба всё развалится. На практике достаточно скрепить торцы бруса длинными саморезами - так делают профессионалы. Брус держит форму сам, если его не оставлять расколотым.
Правильный монтаж проходного узла - основа безопасности всей системы. Посмотрите, как мы монтируем дымоходы в наших банях - разберётесь с деталями.
Материалы, которые нужны для закрепления трубы в бане на улице
Для проходного узла размером 600×600 мм понадобятся четыре основных компонента.
Rockwool FBS - жёсткие негорючие теплоизоляционные плиты. Их укладывают в распор в три слоя. Плиты не горят, не оседают со временем и выдерживают температуру до 1000 °C. Это стандарт безопасности, а не фантазия производителя. Плиты нарезают под размер проёма и вставляют так, чтобы они сидели плотно, без щелей.
Огнеупорный силикат кальция - материал для внутреннего короба. Он держит форму, не боится высоких температур и не разваливается от вибрации трубы. Из него собирают короб вокруг сэндвич-трубы прямо внутри проёма.
Минеральная вата - заполняет пространство между внешней стенкой сэндвича и коробом из силиката кальция. Она компенсирует тепловое расширение трубы и защищает от продувания. Обычная вата здесь не подходит - нужна именно минеральная, которая выдерживает температуру.
Сэндвич-труба - двустенная конструкция с утеплителем внутри. Важный момент: в сэндвич-трубах УМК используется вспученный вермикулит, а не обычный утеплитель. Если покупаете трубу, проверьте маркировку - это влияет на долговечность.
Кроме того, понадобятся длинные саморезы для скрепления торцов бруса, монтажная площадка и кронштейны для крепления трубы. Термостойкая краска для окраски нержавейки - тоже в список.
Пошаговый монтаж проходного узла: от проёма до фиксации трубы
Шаг 1: разметка и вырезание проёма
Отмечаете на стене бруса квадрат 600×600 мм - это стандартный размер проходного узла. Вырезаете проём пилой или болгаркой. После этого торцы бруса скрепляют длинными саморезами - по два-три с каждой стороны. Это нужно, чтобы брус не раскололся и не развалился в месте пропила.
Шаг 2: укладка теплоизоляции и сборка короба
Укладываете три слоя Rockwool FBS в распор внутри проёма. Плиты должны сидеть плотно, без люфта. Потом собираете из силиката кальция короб вокруг сэндвич-трубы прямо в проёме. Короб формируется как конструктор: части вставляются одна в другую и держат форму.
Шаг 3: заполнение короба минеральной ватой
Пространство между стенкой сэндвича и коробом заполняется минеральной ватой. Это даёт дополнительную термозащиту и компенсирует тепловое расширение трубы при нагреве. Вата укладывается плотно, без пустот.
Шаг 4: установка на кронштейны и укорачивание

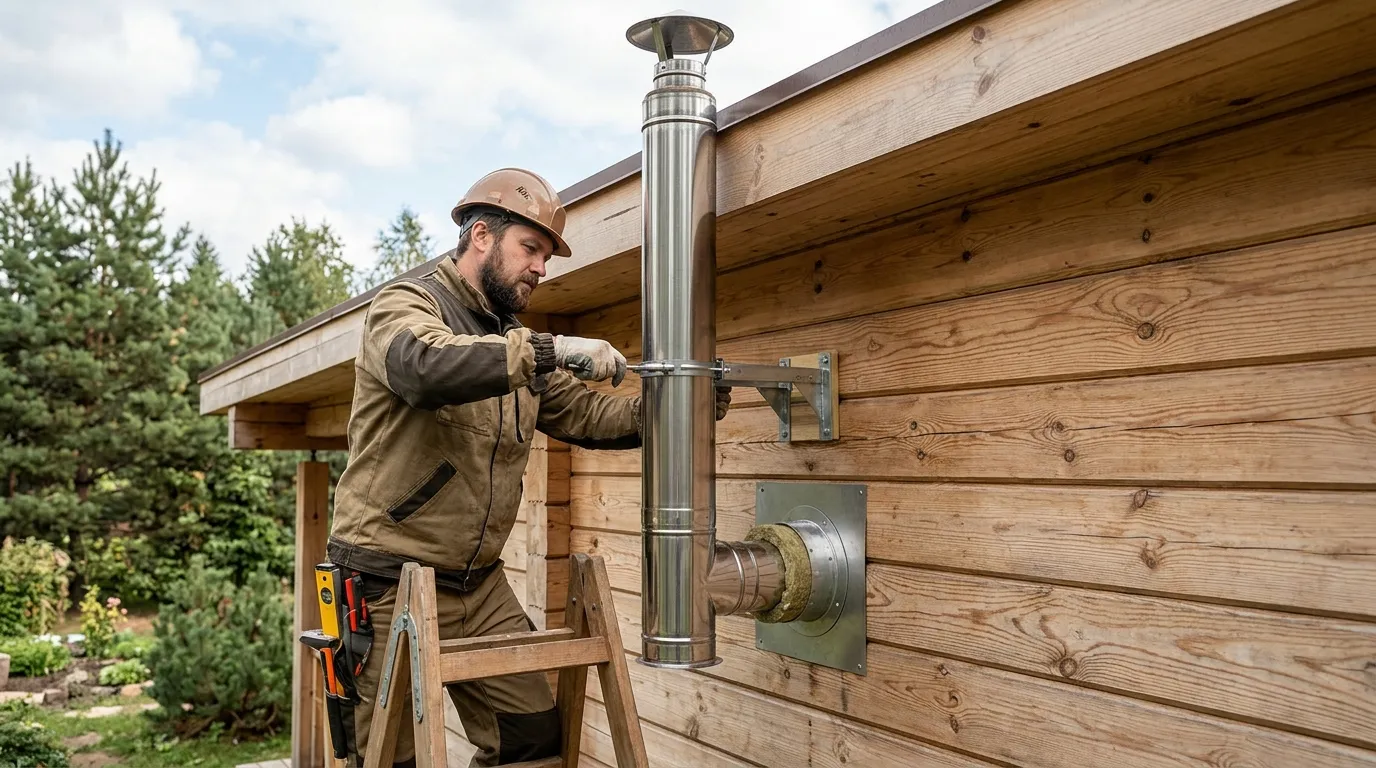

Сэндвич устанавливается на монтажную площадку и крепится кронштейнами. Здесь часто возникает проблема: труба не помещается на кронштейны из-за свеса кровли. Её нужно укоротить. В типовом проекте это примерно 10 см, но точное значение зависит от размеров свеса. Сильно укорачивать нельзя - иначе дымоход станет слишком низким и тяга упадёт.
Перед укорачиванием измерьте расстояние от кронштейна до свеса кровли. Лучше перемерить дважды, чем резать три раза. Если сомневаетесь в замерах, оставьте запас 2–3 см и подпилите потом: нарастить срезанное сложнее, чем убрать лишнее.
На одном объекте пришлось переделывать укорачивание - хозяин сэкономил на замерах. Обсудите монтаж с нашей командой заранее, чтобы избежать таких ошибок.
3 ошибки, которые превращают дымоход в мину замедленного действия
Ошибка 1: горючий утеплитель или пустоты в проходном узле
Некоторые мастера пытаются сэкономить и используют обычный пенопласт или эковату вместо Rockwool FBS. Это прямой путь к пожару. При температуре 200 °C пенопласт плавится и выделяет ядовитые газы, эковата тлеет. Пустоты в проходном узле - то же самое: дерево нагревается без защиты и начинает окисляться. Не экономьте на материалах в проходном узле. Это не то место.
Ошибка 2: забыли про подготовку нержавейки
Внутренние элементы из нержавейки перед монтажом нужно зашкурить, обезжирить и покрасить термостойкой краской. Если этого не сделать, нержавейка окисляется от влаги и температурных перепадов, появляются пятна ржавчины, и вид дымохода портится. Краску наносят в два слоя, сушку ускоряют строительным феном - так она полимеризуется быстрее и прочнее держится.
Ошибка 3: отсутствие заглушки на тройнике
На нижний патрубок тройника ставится заглушка. Если забыли про неё, прочистить дымоход будет невозможно без полной разборки системы. Заглушка снимается, через открытый патрубок вводится ёршик или трос, и дымоход очищается от сажи. Без заглушки эта работа превращается в кошмар.
Экспертные рекомендации по креплению трубы в бане на улице
Все показанные методы монтажа применимы к дровяным устройствам разной мощности: банной печи на 20–30 кВт, камину, буржуйке. Разница только в диаметре трубы - 115 или 150 мм - и толщине слоёв теплоизоляции, но принцип остаётся одним и тем же. Проходной узел - универсальный инструмент безопасности.
Перед началом монтажа сфотографируйте свес кровли и кронштейны. На фото отмечайте размеры, чтобы потом не гадать, сколько сантиметров нужно срезать. На объекте это выглядит просто, а когда едешь домой за пилой, уже не помнишь точные размеры.
Частые вопросы о том, как закрепить трубу в бане на улице
Нужна ли обсадная коробка при проходе через брус?
Нет, обсадная коробка не обязательна. Достаточно скрепить торцы бруса длинными саморезами - по два-три с каждой стороны. Брус держит форму сам, если его не оставлять расколотым.
Чем заполнить проходной узел для пожаробезопасности?
Используется комбинация из трёх компонентов: жёсткие негорючие плиты Rockwool FBS (три слоя), огнеупорный силикат кальция для короба и минеральная вата внутри короба. Каждый материал выполняет свою функцию. Горючие материалы (пенопласт, обычная вата, эковата) исключены полностью.
Как сделать прочистку дымохода?
Снять заглушку на нижнем патрубке тройника. Через открытый патрубок вводится ёршик или трос, и дымоход очищается от сажи. Заглушка нужна всегда, даже если вы уверены, что сажи не будет. Прочистка - обязательная работа раз в сезон.
Можно ли закрепить трубу без кронштейнов?
Нельзя. Труба должна жёстко фиксироваться на монтажной площадке и кронштейнах. Без крепления сэндвич будет вибрировать от ветра, ослабляться соединения, и в конце концов труба упадёт. Кронштейны - не опция, а необходимость.
Какой диаметр сэндвич-трубы выбрать?
Диаметр зависит от мощности печи. Для банной печи мощностью 20–30 кВт подходит труба диаметром 115 мм, для более мощных печей - 150 мм. Уточняйте в паспорте печи, какой диаметр рекомендует производитель.
Как часто нужно проверять проходной узел?
Один раз в год, перед началом сезона. Проверьте, нет ли щелей в плитах Rockwool, не осела ли минеральная вата, не появилась ли сажа на стыках. Если что-то не в порядке, подправьте до начала активного использования бани.
Запомнить
- Проходной узел размером 600×600 мм собирается из трёх слоёв Rockwool FBS, короба из силиката кальция и минеральной ваты.
- Обсадная коробка не нужна - скрепите торцы бруса саморезами.
- Нержавейку красьте термостойкой краской перед монтажом.
- Никаких горючих материалов в проходном узле.
- Труба крепится на кронштейны жёстко - без люфта.
- Раз в год проверяйте проходной узел перед началом сезона.
